Novi energetski kabeliProizvođači

Naš položaj u kategoriji novih energetskih kabela

Henghui Cable je kineski proizvođač kabela specijaliziran za istraživanje, razvoj, proizvodnju i prodaju žica i kabela, s energetskim kabelima do 110 kV i nižim u našem cjelokupnom portfelju. Unutar novog energetskog segmenta usmjereni smo na istosmjernu stranu i pomoćne krugove koji prenose snagu od modula do kombiniranih kutija, pretvarača i sučelja za pohranu.

Naš novi asortiman energetskih kabela dizajniran je za vanjsku i unutarnju fiksnu instalaciju u sustavima koji su izloženi kontinuiranom UV zračenju, velikim dnevnim promjenama temperature, kiša koja pokreće vjetar i zrak u punoj soli. Tri obitelji solarnih fotonaponskih kabela koje isporučujemo pokrivaju glavne međunarodne rute odobrenja koje koriste EPC izvođači i dobavljači modula.

Raspon solarnih fotonaponskih kabela

Svaka obitelj dijeli istu arhitekturu vodiča i izolacije, tako da je odluka o odabiru vođena standardom koji zahtijeva specifikaciju projekta i razinu istosmjernog napon niza.

Konstrukcija i izbor materijala

Sve tri obitelji koriste pokositreni bakreni vodič klase 5 za fleksibilnost i otpornost na koroziju na završetku, s izolacijom od umreženog poliolefina i vanjskim omotačem od umreženog poliolefina. Niskodimna traka bez halogena postavlja se kao izolacijski sloj tamo gdje konstrukcija to zahtijeva.

• Dirigent: Pokositreni bakar klase 5, jednožilni, 1,5–35 mm².
• Izolacija i omotač: umreženi poliolefin, bez halogena.
• Identifikacija jezgre: crna, crvena ili bijela izolacija, ili prema zahtjevu kupca.
• Boja omotača: crna standardno; crvena ili druge boje na upit.
• Mogućnosti izvedbe: otporan na plamen A/B/C razreda, malo dima i bez halogena, otporan na UV zračenje, hladnoću, ozon i vremenske uvjete.

Radna omotnica i uvjeti instalacije

Toplinska i mehanička ograničenja u nastavku primjenjuju se na naš asortiman solarnih fotonaponskih kabela i definiraju kako se kabel ponaša u rasporedu niza, usmjeravanju kabelske policije i ulazu u zbirnu kutiju.

Primjena se uklapa u novi energetski lanac

Naši fotonaponski kabeli prenose istosmjernu struju koju generiraju fotonaponske ploče i naširoko se koriste za međusobno povezivanje fotonaponskih modula i kutija istosmjernog kombiniranja. Ista konstrukcija služi i za druge priključke u fotonaponskim sustavima ili sličnim proizvodnim sustavima, u zatvorenom ili otvorenom prostoru, u fiksnoj instalaciji.

• Ožičenje od modula do modula i žica: veličine s jednom jezgrom od 1,5–35 mm² pokrivaju raspon struje niza i proračun pada napona tijekom dugog rada.
• String-to-combiner i combiner-to-inverter: veći poprečni presjeci smanjuju istosmjerni otpor i otporne gubitke tamo gdje su kabeli dugački.
• Krovni i prizemni nizovi: Plašt otporan na UV zračenje, vremenske uvjete i hladnoću za izloženo glodanje.
• Komunalna postrojenja: nazivni napon od 1,5 kV istosmjerne struje EN i IEC verzija podržava više strujne napone i manje serijskih veza.

Konfiguracijske opcije prema kojima gradimo

Standardne konstrukcije pokrivaju većinu projekata, a proizvodimo i standardizirane i prilagođene kabele prema crtežima ili uzorcima kupaca. Varijable koje potvrđujemo prije proizvodnje su:

• Standardna ruta: EN 50618, IEC 62930 ili 2PfG 1169.
• Presjek vodiča od 1,5 mm² do 35 mm², jednožilni.
• Boja izolacije i plašta, uključujući identifikaciju prema korisniku.
• Otporan na plamen stupnja A, B ili C, s niskim učinkom bez dima i halogena.
• Dodatni zahtjevi za otpornost kao što su UV, ozon, hladnoća i otpornost na vremenske uvjete.
• Duljina pakiranja, vrsta bačve i oznaka za logistiku gradilišta.

Proizvodnja, kontrola kvalitete i sukladnost

Henghui Cable upravlja s dva proizvodna pogona i devet specijaliziranih radionica, s godišnjom proizvodnjom većom od 50.000 kilometara i prosječnom mjesečnom proizvodnjom kabela od približno 5.000 kilometara. Naš sustav upravljanja kvalitetom, sustav upravljanja okolišem i sustav upravljanja zdravljem i sigurnošću na radu certificirani su od 2006. godine.

Proizvodnjom se upravlja kroz potpuno MES okruženje, dajući digitalnu kontrolu od kraja do kraja od unosa sirovina do gotovog proizvoda. Svaki se mjerač provjerava na električnu vodljivost, izolacijsku izvedbu, mehaničku čvrstoću i trajnost u odnosu na važeći standard. Godine 2025. dobili smo TÜV Rheinland solarni PV kabelski certifikat, CE i EAC za naše solarne kabelske proizvode.

Informacije koje koristimo za konfiguraciju vašeg rješenja

Kako bismo pripremili točnu ponudu i specifikaciju spremnu za proizvodnju, radimo na sljedećim projektnim inputima. Ako projekt koristi standardnu ​​konstrukciju, izravno potvrđujemo model i specifikaciju; gdje nije, razvijamo kabel prema vašem crtežu ili uzorku.

Dostava, jamstvo i podrška nakon prodaje

Standardno vrijeme isporuke je otprilike 7 do 10 dana, uz podršku ERP sustava i skladišne mreže. Naši solarni fotonaponski kabeli nose jednogodišnje jamstvo na proizvodu, a naš tim za postprodaju pokriva cijeli proces od koordinacije prije isporuke do praćenja nakon isporuke, uz redovitu ocjenu zadovoljstva kupaca.

Za projekte koji također zahtijevaju AC stranu i opseg priključka na mrežu, naš širi portfelj uključuje kabele za prijenos i transformaciju električne mreže i industrijske kabele za upravljačke i instrumentacijske krugove.

Često postavljana pitanja

Koji bi standard solarnog fotonaponskog kabela trebao specificirati projekt?

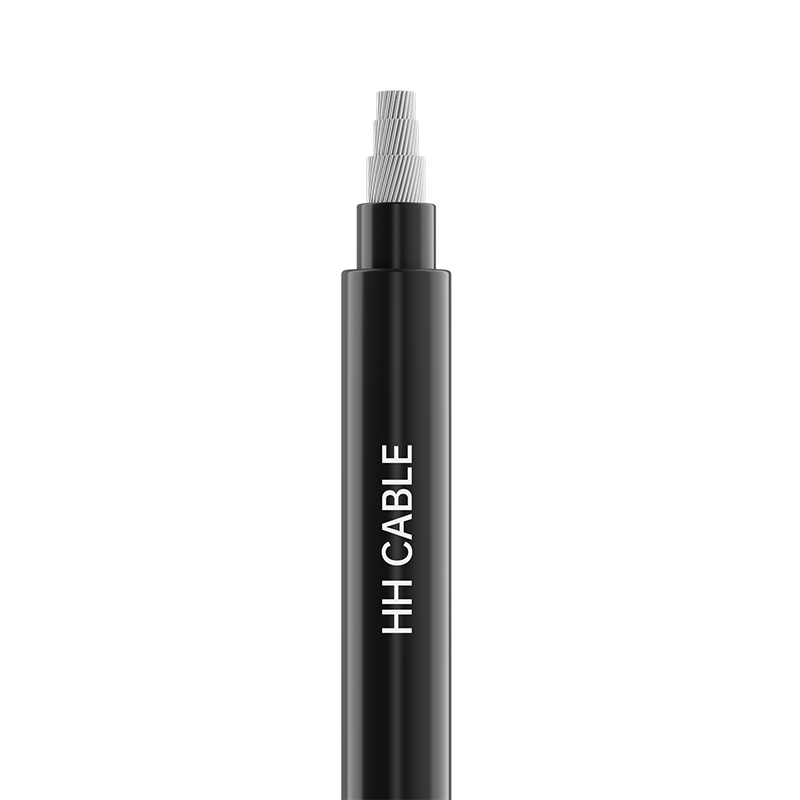

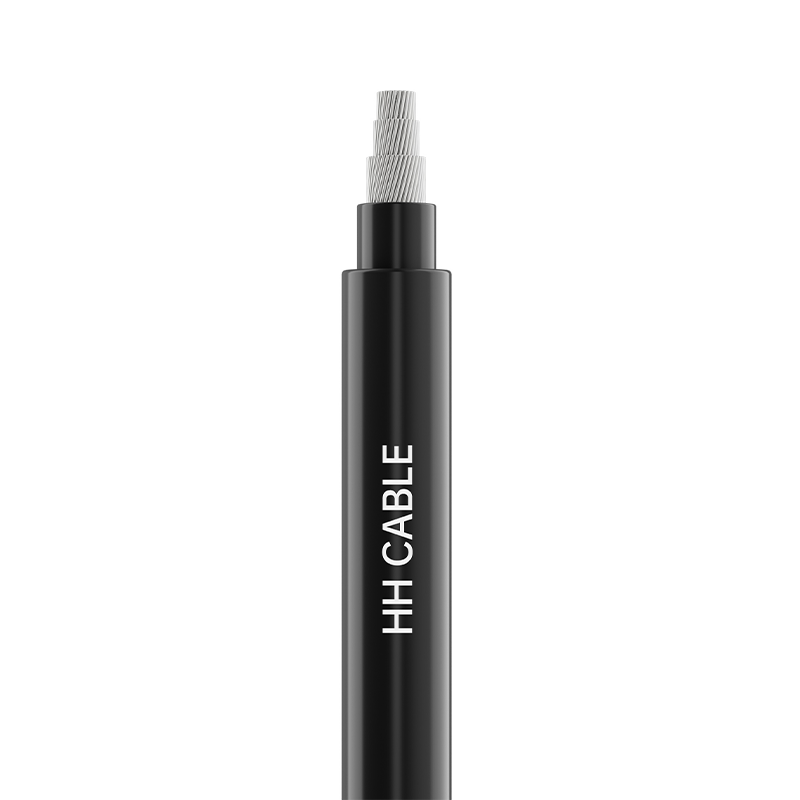

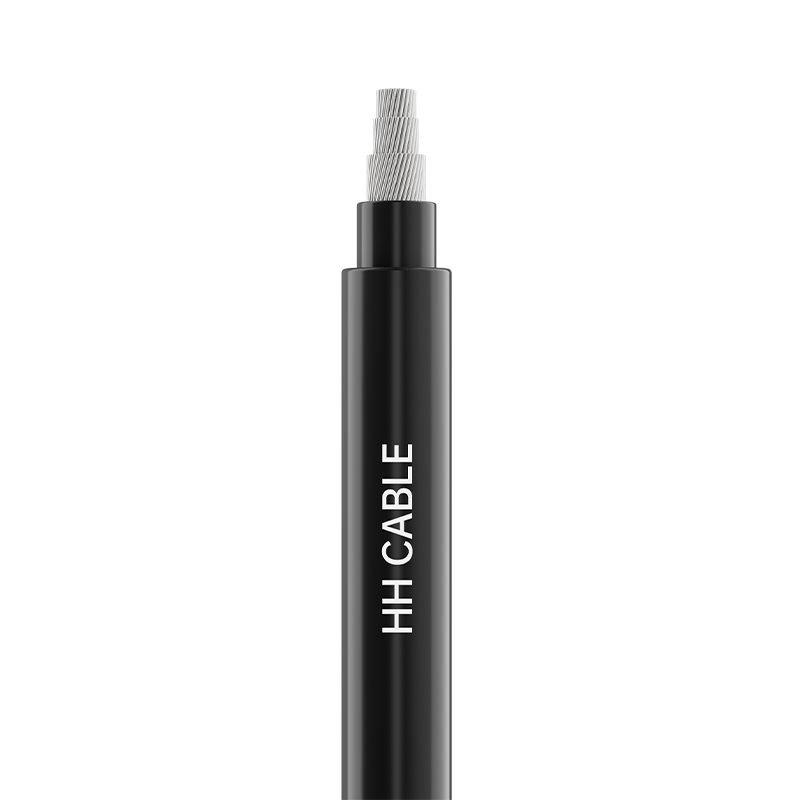

Izbor slijedi put odobrenja koji zahtijeva projekt. EN 50618:2014 (H1Z2Z2-K) uobičajen je u europskim specifikacijama, IEC 62930:2017 (62930 IEC 131) koristi se tamo gdje je potrebno IEC odobrenje, a 2PfG 1169/08.2007 (PV1-F) je TÜV put. Sve tri su jednožilne konstrukcije od pokositrenog bakra klase 5 s umreženom poliolefinskom izolacijom i plastom.

Koji su presjeci i nazivni napon dostupni?

Naši solarni fotonaponski kabeli isporučuju se kao jednožilni od 1,5 mm² do 35 mm². EN verzija ima nazivni AC 1/1 kV i DC 1,5 kV, IEC verzija DC 1,5 kV, a TÜV verzija AC 0,6/1 kV i DC 1,8 kV.

Možete li proizvesti prilagođene nove energetske kabele?

da Proizvodimo i standardizirane i prilagođene kabele, a možemo razviti proizvode prema crtežima ili uzorcima kupaca. Prilagodba pokriva veličinu vodiča, boju izolacije i plašta, stupanj otpornosti na plamen i dodatne zahtjeve za otpornost na UV, ozon, hladnoću ili vremenske uvjete.

Koja je minimalna količina narudžbe i rok isporuke?

Minimalna količina za narudžbu ovisi o proizvodu, a većina artikala počinje na 200 metara. Standardno vrijeme isporuke je otprilike 7 do 10 dana.

Koje informacije su vam potrebne za točnu ponudu?

Navedite model, specifikaciju, količinu, tehničke specifikacije i sve posebne zahtjeve za kabelske proizvode. S tim inputima potvrđujemo standardnu ​​rutu, konstrukciju i pakiranje te izdajemo ponudu prema specifikacijama spremnim za proizvodnju.
