Infrastrukturni i građevinski kabeliProizvođači

Što proizvodimo u ovoj kategoriji

Naša obitelj infrastrukturnih i građevinskih kabela izgrađena je oko dvije linije proizvoda: PVC-izolirani kabeli, žice i užad te ekološki prihvatljive žice i kabeli za fiksno ožičenje. Oba se proizvode kao standardni modeli i kao prilagođene konstrukcije na temelju crteža ili uzoraka, s vodičem, izolacijom, brojem žila, bojom plašta i posebnim zahtjevima za performanse dogovorenim prije proizvodnje.

Asortiman je pozicioniran za krugove rasvjete, utičnice, razvodne ploče, ožičenje za upravljanje i instrumentaciju te unutarnju distribuciju energije unutar zgrada. To nije jedna vrsta kabela, već konfigurabilna obitelj: ista veličina vodiča može se isporučiti s izolacijom od PVC-a ili umreženog poliolefina, sa ili bez protupožarne barijere od tinjca i s različitim spojevima plašta ovisno o okruženju instalacije.

Naš asortiman kabela za infrastrukturu i građevinarstvo

Mogućnosti vodiča, izolacije i konstrukcije

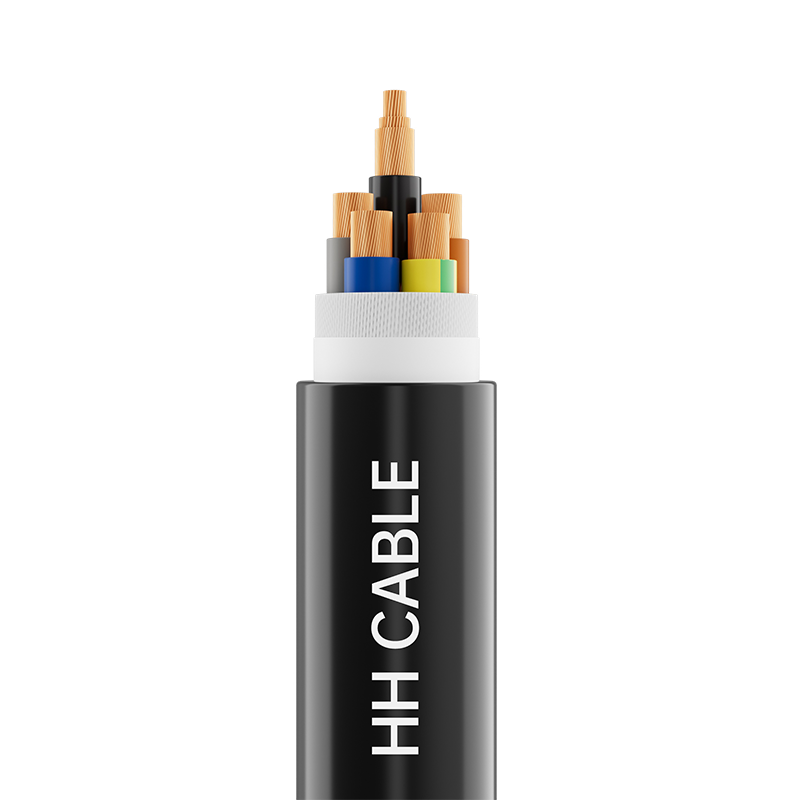

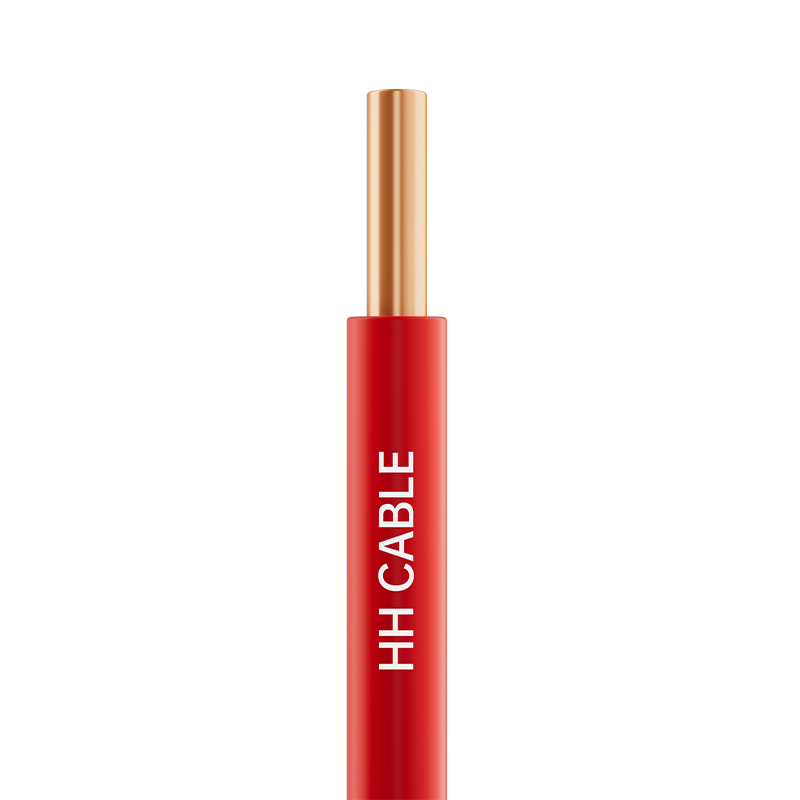

Vodiči se isporučuju kao puni bakreni vodiči klase 1, okrugli užeti klase 2 ili savitljivi bakreni vodiči klase 5 te kao aluminij ili aluminijska legura gdje je važna ravnoteža težine ili cijene. Modeli s PVC izolacijom koriste PVC izolaciju i PVC oblogu; ekološki prihvatljivi modeli koriste izolaciju od umreženog polietilena, poliolefina ili umreženog poliolefina s trakom bez halogena s malo dima i plaštom od poliolefina ili umreženog poliolefina.

• Klase dirigenta: Bakar klase 1, klase 2 i klase 5; Klasa 1 i Klasa 2 aluminij i aluminijske legure.
• Protupožarna barijera: Vatrostalni sloj trake od liskuna dostupan na vatrootpornim konstrukcijama.
• Punjenje i zamatanje: nehigroskopno polipropilensko uže za punjenje, netkana tkanina, poliesterska traka ili niskodimna traka bez halogena.
• Zaštita: pletenica od bakrene žice dostupna na ekološki prihvatljivim višežilnim konstrukcijama.
• Boja omotača: bijele, crne ili po želji kupca.
• Posebna izvedba: otporan na plamen A/B/C razreda, otporan na vatru, otporan na termite, otporan na glodavce, otporan na UV zračenje, otporan na niske temperature i otporan na mineralna ulja.

Kritične specifikacije i radna ograničenja

Za kabele s PVC izolacijom, maksimalna dugotrajna temperatura vodiča je 70°C, s dopuštenim kratkim spojem od 160°C ne više od 5 sekundi. Ekološki prihvatljive konstrukcije podižu trajnu ocjenu na 90°C za izolaciju od umreženog polietilena ili umreženog poliolefina, s granicom kratkog spoja od 250°C; verzije s poliolefinskom izolacijom ostaju na 70°C i 160°C.

Osnovna praksa identifikacije i instalacije

Izolacija u boji koristi jednu boju po jezgri osim kombinacije zeleno/žuto, koja mora pokrivati 30–70% površine jezgre. Preferirane sekvence boja su zelena/žuta, plava, smeđa za trožilne; zelena/žuta, smeđa, crna, siva ili plava, smeđa, crna, siva za četverožilne; i zeleno/žuto, plavo, smeđe, crno, sivo za pet jezgri. Kabeli sa šest ili više žila označeni su brojevima, s crnom izolacijom i preporučljivom bijelom znamenkom, s razmakom između skupina brojeva ne većim od 50 mm.

Instalacija je fiksnim ožičenjem u zatvorenom ili otvorenom prostoru, ili ugrađenim u cijev ili sličan zatvoreni sustav. Isporučujemo upute za instalaciju koje pokrivaju radijus savijanja, zaštitu vodova, osiguranje kabela i odvajanje strujnih i signalnih krugova tako da instalirani kabel radi unutar svojih nazivnih uvjeta.

Kontrola kvalitete i mogućnost proizvodnje

Henghui Cable upravlja s dvije proizvodne zone i devet specijaliziranih radionica na približno 200.000 m², s više od 20 proizvodnih linija i godišnjom proizvodnjom većom od 50.000 km. MES sustav pruža digitalnu kontrolu od kraja do kraja od unosa sirovina do gotovog proizvoda, a naš tim za istraživanje i razvoj vodi više od 30 starijih inženjera uz podršku tima za osiguranje kvalitete od preko 20 profesionalaca.

Upravljanje kvalitetom, upravljanje okolišem i sustavi upravljanja zdravljem i sigurnošću na radu certificirani su od 2006. Tvrtka posjeduje TÜV Rheinland certifikat za solarne PV kabele, CE i EAC, te je prepoznata kao Zelena tvornica pokrajine Jiangsu s certifikatom o ugljičnom otisku i nacionalnom verifikacijom stakleničkih plinova. Svaka serija građevinskog kabela testira se na kvalitetu izolacije i električnu sigurnost prije otpreme.

Informacije koje koristimo za konfiguraciju vašeg rješenja

Kako bismo pripremili točnu konfiguraciju i ponudu, radimo na temelju sljedećih inputa projekta. Ako projekt specificira standard, potvrđujemo primjenjivi standard implementacije prije proizvodnje.

• Model i specifikacija: model kabela, veličina vodiča, broj žila i razina napona.
• količina: ukupni broj metara po veličini i svi zahtjevi za postupnu isporuku.
• Tehnički standard: GB/T5023-2008, JB/T8734-2016, Q/320282DJD006-2021 ili standard specifičan za projekt.
• Instalacijsko okruženje: unutarnje ili vanjske prostore, ugrađene u cijevi, mokre ili korozivne lokacije, raspon temperature okoline.
• Posebna izvedba: otpornost na plamen, otpornost na vatru, termite, glodavce, UV, niske temperature ili ulja.
• Identifikacija i omotač: redoslijed boja jezgre, digitalna identifikacija i boja omotača.
• Pakiranje i dostava: format bubnja ili zavojnice, označavanje i odredišni priključak ili mjesto.

Povezane kategorije kabela

Infrastrukturno i građevinsko ožičenje dio je našeg kabelskog programa. Projekti koji kombiniraju ožičenje zgrade s distribucijom, kontrolom ili krugovima obnovljive energije mogu se isporučiti u drugim našim asortimanima: Kabeli za prijenos i transformaciju električne mreže , industrijski kabeli, željeznički i tranzitni kabeli i novi energetski kabeli.

Često postavljana pitanja

Koja je razlika između PVC-izoliranih i ekološki prihvatljivih asortimana?

Asortiman PVC-a koristi PVC izolaciju i plašt, ocijenjen na 70°C kontinuirano, te je prikladan za opću rasvjetu, utičnice i fiksno ožičenje. Ekološki prihvatljiv asortiman koristi izolaciju od umreženog polietilena ili umreženog poliolefina s malodimnim materijalima bez halogena, ocijenjenih do 90°C kontinuirano, i specificiran je za željeznički prijevoz, zračne luke, bolnice, visoke zgrade i trgovačke centre gdje se moraju ograničiti emisije dima i halogena.

Možete li proizvoditi prema našem projektnom standardu umjesto prema kataloškom modelu?

Da. Proizvodimo i standardizirane i prilagođene kabele, razvijajući konstrukcije prema crtežima ili uzorcima kupaca. Klasa vodiča, izolacijska smjesa, broj žila, redoslijed boja, materijal plašta i posebni zahtjevi za performanse mogu se fiksirati prema specifikaciji projekta.

Koja je minimalna količina narudžbe i rok isporuke?

Minimalna količina narudžbe ovisi o proizvodu; većina predmeta ima minimalno 200 metara. Uobičajeno vrijeme isporuke je oko 7 do 10 dana, a naša mreža skladištenja podržana ERP-om podržava međunarodnu isporuku unutar tjedan dana za artikle na zalihama.

Kakvo jamstvo i podršku nakon prodaje nudite?

Proizvodi imaju jednogodišnje jamstvo. Naš postprodajni tim pokriva cijeli proces od prije servisa do post servisa i redovito prati zadovoljstvo kupaca.

Koje standarde slijede vaši građevinski kabeli?

Kabeli, žice i užad izolirani PVC-om proizvode se prema GB/T5023-2008 i JB/T8734-2016. Ekološki prihvatljivi fiksni kablovi za ožičenje slijede Q/320282DJD006-2021. Gdje projekt zahtijeva drugi standard, potvrđujemo primjenjivu specifikaciju prije proizvodnje.
