Industrijski kabeliProizvođači

Paleta industrijskih kabela koju proizvodimo

Naša obitelj industrijskih kabela izgrađena je oko fiksnih i fleksibilnih instalacija unutar tvornica, podstanica, postrojenja za pročišćavanje vode, alatnih strojeva i procesnih klizača. Svaka konstrukcija definirana je naponskom razinom, izolacijskim materijalom, vrstom zaštite, brojem jezgri i sastavom plašta, tako da se ista veličina vodiča može isporučiti u nekoliko stupnjeva izvedbe.

Aplikacija odgovara svim industrijskim sustavima

Odabir industrijskog kabela počinje sa signalom ili snagom, a zatim prelazi na okoliš. Kabel koji nosi 4–20 mA od transmitera tlaka ima drugačije zahtjeve za oklopom i kapacitetom od 61-žilnog kabela za zaključavanje u centru za upravljanje motorom. Usklađujemo konstrukciju s petljom umjesto da isporučujemo jedan generički tip za svaku ploču.

• Automatizacija procesa: instrumentalni kabeli između senzora polja, razvodnih kutija i DCS/PLC ormara.
• Kontrola motora: XLPE ili PVC upravljački kabeli za strujne krugove kontaktora, releja i indikacije.

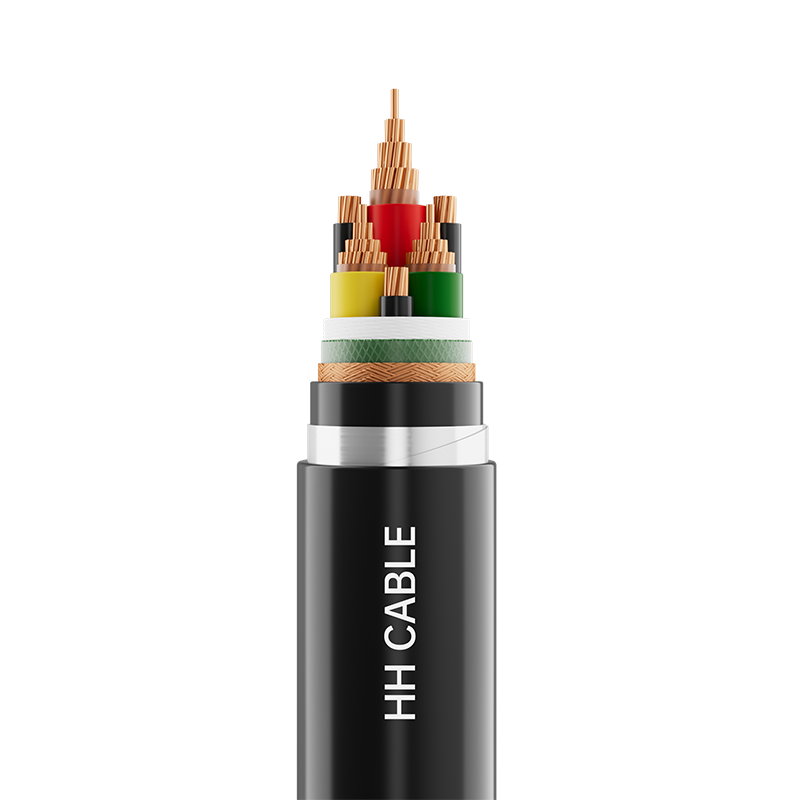

• Pogoni i pretvarači: 1kV energetski kabeli promjenjive frekvencije s niskom impedancijom prijenosa.
• Zone visoke temperature: kablovi za računala i instrumente izolirani silikonom ili fluoroplastikom ocijenjeni na temperaturu vodiča od 180°C ili 200°C.
• Vanjski i ukopani putevi: armirani ili UV-otporni obloženi kontrolni kabeli za kabelske kanale i izravno ukopavanje.

Mogućnosti konstrukcije i kritične specifikacije

Svaki industrijski kabel koji citiramo definiran je konstrukcijskom tablicom. Tablica u nastavku sažima glavne varijable koje potvrđujemo prije proizvodnje, koristeći standardne konfiguracije objavljene za naše upravljačke i instrumentalne raspone.

Integritet signala i dizajn zaštite

Za instrumentacijske i računalne kabele, oklop je razlika između stabilnog očitanja i fluktuirajućeg. Gradimo folijske štitove za visokofrekventnu buku, pletene bakrene štitove gdje su potrebni fleksibilnost i mehanička robusnost, te kompozitne konstrukcije folija plus pletenica za najzahtjevnija EMC okruženja. Odvodne žice su uključene tako da se oklop može uzemljiti na kraju ploče.

Upleteni parovi, trijade i zvjezdasto-četvorostruke skupine smanjuju magnetsko hvatanje. Tamo gdje strujni i signalni vodiči dijele kabel, razdvajamo ih kako bismo ograničili međusobnu indukciju. Ti se izbori donose u fazi ponude, jer promjena vrste štita nakon proizvodnje nije praktična.

Ograničenja temperature, instalacije i okoliša

Nazivna temperatura vodiča ovisi o izolaciji: PVC, PE i poliolefin bez halogena 70°C; XLPE 90°C; silikonska guma 180°C; fluoroplastika 200°C. Dopušteni kratki spoj za XLPE upravljačke kabele je 250°C do pet sekundi. Temperatura instalacije ne bi smjela biti ispod 0°C za standardne spojeve ili ispod -20°C za instrumentalne kabele otporne na visoke i niske temperature.

• Radijus savijanja: 6× vanjski promjer za savitljive ili nearmirane pletene kabele; 8× za nearmirane krute upravljačke kabele; 12× za armirane ili metalno oklopljene konstrukcije.
• Usmjeravanje: odvojite kabele za napajanje i signale, održavajte razmak među policama i štitnike za uzemljenje na jednom kraju osim ako dizajn sustava ne zahtijeva drugačije.
• Okruženje: Jakne otporne na UV zračenje za vanjske vožnje, oklopi za izravno ukopavanje i plašti otporni na ulje za unutrašnjost alatnih strojeva.

Kontrola kvalitete i prihvaćanje

Henghui Cable upravlja s dva proizvodna pogona i devet radionica s MES sustavom koji pokriva put od sirovog materijala do gotovog koluta. Naši sustavi upravljanja kvalitetom, upravljanja okolišem i zdravlja i sigurnosti na radu su certificirani, a naš asortiman solarnih fotonaponskih kabela posjeduje TÜV Rheinland, CE i EAC certifikate. Za industrijske kabele, rutinski tvornički testovi pokrivaju otpor vodiča, otpor izolacije, otpornost na visoki napon i dimenzionalne provjere; klase otporne na vatru i bez halogena provjerene su prema relevantnim zahtjevima za rad.

Dokumentacija o prihvaćanju može uključivati ​​izvješća o ispitivanju, potvrdu o sukladnosti i zapise o duljini koluta. Ako projekt zahtijeva inspekciju treće strane ili ispitivanje svjedoka, koordiniramo raspored inspekcije s predstavnikom kupca prije otpreme.

Povezane obitelji kabela za kompletne projekte

Industrijski kabeli često se nalaze uz druge krugove u istom postrojenju. Isporučujemo cijeli set kako bi izolacijski sustavi, spojevi plašta i dokumentacija ostali dosljedni u cijelom projektu.

• Kabeli za prijenos i transformaciju električne mreže — 1,8–3kV, 6–35kV i 66–110kV XLPE energetski kabeli za trafostanice i spojeve napojnih vodova.
• Željeznički i tranzitni kabeli — konstrukcije bez halogena s malom količinom dima za tunele, kolodvore i željeznička vozila.
• Infrastrukturni i građevinski kabeli — fiksno ožičenje, PVC izolirane žice i užad za zgrade i postrojenja.
• Novi energetski kabeli — solarni fotonaponski kabeli i povezani istosmjerni kabeli za sustave proizvodnje i skladištenja.

Informacije koje koristimo za konfiguraciju vašeg rješenja

Za pripremu točne ponude industrijskih kabela potrebna nam je radna točka i uvjeti instalacije. Kontrolni popis u nastavku odražava podatke koje naši inženjeri pregledavaju prije izdavanja ponude i proizvodnog crteža.

• Funkcija kruga: upravljanje, signal, instrumentacija, pogon ili distribucija energije.
• Razina napona: 300/500V, 450/750V ili 1kV.
• Veličina vodiča i broj žila: presjek u mm² i broj žila, parova ili trijada.
• Materijal izolacije i plašta: PVC, PE, XLPE, bez halogena, silikon ili fluoroplast.
• Zaštita i oklop: folija, pletenica, kompozit, čelična traka ili čelična žica.
• Posebna izvedba: stupanj otpornosti na plamen, otporan na vatru, s malo dima, bez halogena, otporan na termite/glodavce, otporan na UV zračenje ili ulje.
• Instalacijsko okruženje: unutarnja, vanjska, ukopana, pladanj, cijev, temperatura okoline i izloženost kemikalijama.
• Količina i dostava: ukupni metri, duljina koluta, odredišna luka i traženi rok isporuke.
• Dokumentacija: izvješća o ispitivanju, potvrde, popis pakiranja i sve zahtjeve inspekcije treće strane.

Pošaljite ove detalje sa svojim upitom i mi ćemo potvrditi model, konstrukciju i vrijeme isporuke. Prilagođene jezgre, boje, duljine i spojevi plašta mogu se proizvesti prema crtežima ili uzorcima.

Često postavljana pitanja

Koja je razlika između kabela za upravljanje i kabela za instrumente?

Kontrolni kabeli prenose signale za prebacivanje i blokiranje na 450/750 V i izrađeni su za mehaničku robusnost, često s mnogo jezgri. Kabeli za instrumente prenose analogne ili digitalne signale niske razine na 300/500 V i daju prednost niskom kapacitetu, visokom otporu izolacije i učinkovitom oklopu radi zaštite točnosti mjerenja.

Možete li nabaviti kabele za pretvarače varijabilne frekvencije?

Da. Naš kabel za napajanje promjenjive frekvencije od 1 kV dizajniran je sa simetričnom konstrukcijom i oklopom kako bi se ograničio šum uobičajenog načina rada i skokovi napona između pretvarača i motora. Potvrđujemo ocjenu pogona, duljinu kabela i način usmjeravanja prije odabira klase oklopa i vodiča.

Koji temperaturni raspon pokrivaju vaši industrijski kabeli?

Standardni PVC, PE i poliolefinski kabeli bez halogena ocijenjeni su na temperaturu vodiča od 70°C; XLPE upravljački kabeli do 90°C. Za visokotemperaturne zone isporučujemo kabele izolirane silikonskom gumom do 180°C i kabele izolirane fluoroplastikom do 200°C, s temperaturama ugradnje do -20°C.

Proizvodite li prilagođene brojeve jezgri i boje omotača?

Proizvodimo standardne i prilagođene industrijske kabele. Brojevi jezgri od 2 do 61, nestandardni poprečni presjeci, specifične sekvence boja, tiskane legende i alternativni spojevi omotača mogu se proizvesti prema crtežima ili uzorcima kupaca.

Koji su podaci potrebni za točnu ponudu?

Navedite model ili konstrukciju, razinu napona, veličinu vodiča, broj jezgri, materijal izolacije i plašta, zahtjeve za zaštitu ili zaštitu, posebne potrebe za izvedbom, količinu, duljinu koluta i odredište isporuke. Ovim detaljima potvrđujemo izgradnju i izdajemo ponudu.

Kako se pakiraju i isporučuju industrijski kabeli?

Kabeli se isporučuju na drvenim ili čeličnim kolutima s oznakom duljine i bubnja, zaštićeni za pomorski prijevoz. Vrijeme isporuke za standardne industrijske kabele obično je oko 7 do 10 dana nakon potvrde, ovisno o količini i dostupnosti materijala.
