Nazivni napon 1 kV kabel za napajanje promjenjive frekvencije
Dom / Proizvodi / Industrijski kabeli / Nazivni napon 1 kV kabel za napajanje promjenjive frekvencije
  • Nazivni napon 1 kV kabel za napajanje promjenjive frekvencije
  • Nazivni napon 1 kV kabel za napajanje promjenjive frekvencije
  • Pojedinosti o proizvodu
  • FAQ

Naziv proizvoda: Kabel za napajanje promjenjive frekvencije nazivnog napona 1 kV

1-Provedbeni standardi

Q/320282DJD009-2025

2-model proizvoda

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP itd.

3- Razina napona

0,6/1kV

4-Specifikacije proizvoda

Broj jezgri

Specifikacija

Broj jezgri

Specifikacija

Jezgra glavne linije

Neutralna jezgra

Jezgra glavne linije

Neutralna jezgra

3 3

4 mm 2

1(0,75) mm 2

3 3

70 mm 2

10 mm 2

6 mm 2

1,5(1) mm 2

95 mm 2

16 mm 2

10 mm 2

2,5(1,5) mm 2

120 mm 2

25 mm 2

16 mm 2

4(2,5) mm 2

150 mm 2

35(25)mm 2

25 mm 2

6(4)mm 2

185 mm 2

35 mm 2

35 mm 2

6 mm 2

240 mm 2

50(35) mm 2

50 mm 2

10 mm 2

300 mm 2

50 mm 2

Broj jezgri

Specifikacija

3

1,5 mm 2 ~300 mm 2

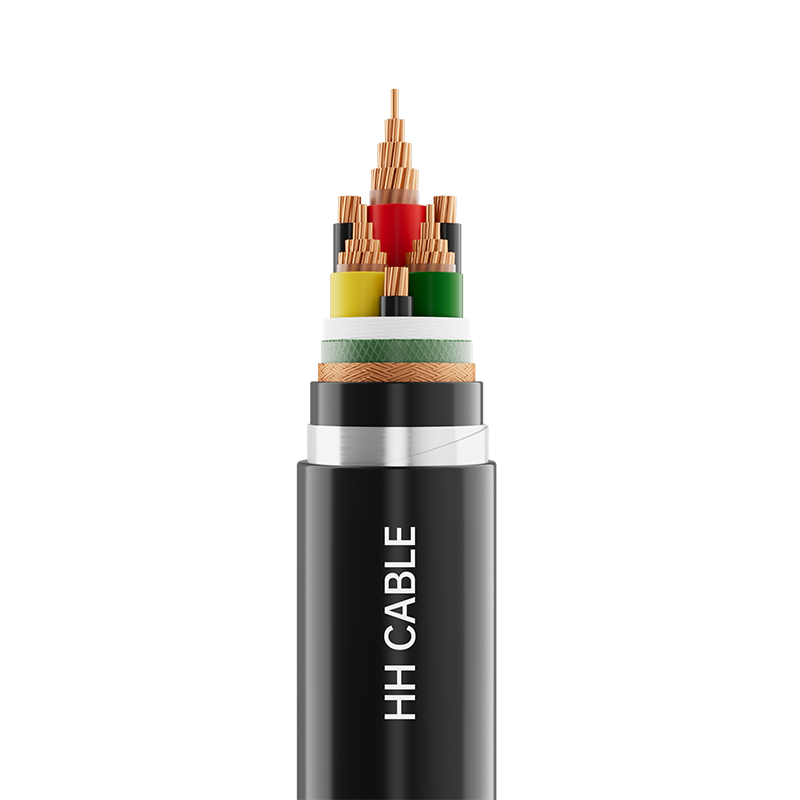

5- Opis strukture kabela

Struktura kabela

Opis materijala

Dirigent

Okrugli zbijeni ili nezbijeni bakreni vodiči, bakreni vodiči - klasa 1, klasa 2, klasa 5;

Vatrootporni sloj (ako postoji)

Mica traka

Izolacija

Izolacija od polivinil klorida, izolacija od umreženog polietilena ili silikonske gume

Punjenje

Nehigroskopno uže za punjenje od polipropilenske mreže

Traka za omatanje kabela

Netkana ili polipropilenska traka

Metalni oklop

Pletenje bakrene žice ili labavo omotana bakrena žica ili (bakrena traka ili bakrena plastična traka ili aluminijska plastična traka)

Unutarnji omotač (ako postoji)

Polipropilenska reljefna traka ili (silikonska guma ili polivinil klorid ili polietilen ili bezhalogeni materijal s niskim usporivačem plamena)

Izolacijski rukavac (ako postoji)

Polivinil klorid ili polietilen ili bezhalogeni materijal za plašt koji usporava plamen s malo dima ili silikonska guma

Oklop (ako postoji)

Pocinčana čelična traka ili pocinčana čelična žica ili pletena pocinčana čelična žica

Vanjski omotač

Polivinil klorid ili polietilen ili bezhalogeni materijal za plašt koji usporava plamen s malo dima ili silikonska guma

Identifikacija jezgre sa 6 žica

6.1 Boja izolacije ili identifikacija trake boja:

3-žilni kabel: žuti, zeleni, crveni ili prema zahtjevu kupca;

3 3 žilni kabel: 3 glavne žile: žuta, zelena, crvena ili prema zahtjevima kupca, 3 neutralne žile: žuto-zelena ili crna ili prema zahtjevima kupca.

Napomena: Izolacija od umreženog polietilena može se razlikovati po trakama u boji ili boji izolacije.

6.2 Digitalna identifikacija izolacije višežilnog kabela:

3-žilni kabel: 1, 2, 3 ili prema zahtjevima kupca;

3 3-žilni kabel: 3 glavne jezgre: 1, 2, 3 ili prema zahtjevima kupca, 3 neutralne jezgre: 0 ili prema zahtjevima kupca.

7-Boja plašta

Crna ili po želji kupca

8-Posebni zahtjevi za performanse

Otporan na plamen A/B/C razreda, otporan na vatru, otporan na termite, otporan na glodavce, otporan na UV zračenje, otporan na ulje, otporan na habanje, otporan na visoke temperature itd.

9- Karakteristike primjene kabela

9.1 Najveća dugotrajna nazivna temperatura dopuštena za vodič kabela tijekom normalnog rada:

PVC izolacija: 70℃; XLPE izolacija: 90 ℃; Izolacija od silikonske gume: 180 ℃.

9.2 Najveća dopuštena temperatura vodiča kabela tijekom kratkog spoja (trajanje ne dulje od 5 sekundi) je: izolacija od polivinilklorida: 160°C; izolacija od umreženog polietilena: 250°C; izolacija od silikonske gume: 350°C.

9.3 Temperatura instalacije kabela ne smije biti niža od 0 ℃

9.4 Minimalni radijus savijanja za ugradnju kabela:

9.4.1 Jednožilni neoklopni kabel:

Minimalni radijus savijanja kabela tijekom instalacije: ne manje od 20 puta vanjskog promjera kabela;

Minimalni radijus savijanja kabela nakon postavljanja: ne manji od 15 puta vanjskog promjera kabela.

9.4.2 Jednožilni armirani kabel:

Minimalni radijus savijanja kabela tijekom instalacije: ne manje od 15 puta vanjskog promjera kabela;

Minimalni radijus savijanja kabela nakon instalacije: ne manji od 12 puta vanjskog promjera kabela.

9.4.3 Višežilni neoklopljeni kabeli:

Minimalni radijus savijanja kabela tijekom instalacije: ne manje od 15 puta vanjskog promjera kabela;

Minimalni radijus savijanja kabela nakon instalacije: ne manji od 12 puta vanjskog promjera kabela.

9.4.4 Višežilni oklopljeni kabeli:

Minimalni radijus savijanja kabela tijekom instalacije: ne manje od 12 puta vanjskog promjera kabela;

Minimalni radijus savijanja kabela nakon instalacije: ne manji od 10 puta vanjskog promjera kabela.

9.5 kabel naširoko se koristi u energetskim sustavima koji odgovaraju motorima s promjenjivom frekvencijom od 0,6/1 kV i nižim, postižući učinkovit i stabilan prijenos i kontrolu energije. Njegova izvrsna zaštita, svojstva protiv smetnji i prilagodljivost visokim frekvencijama osiguravaju siguran i stabilan rad motora s promjenjivom frekvencijom u složenim elektromagnetskim okruženjima.
