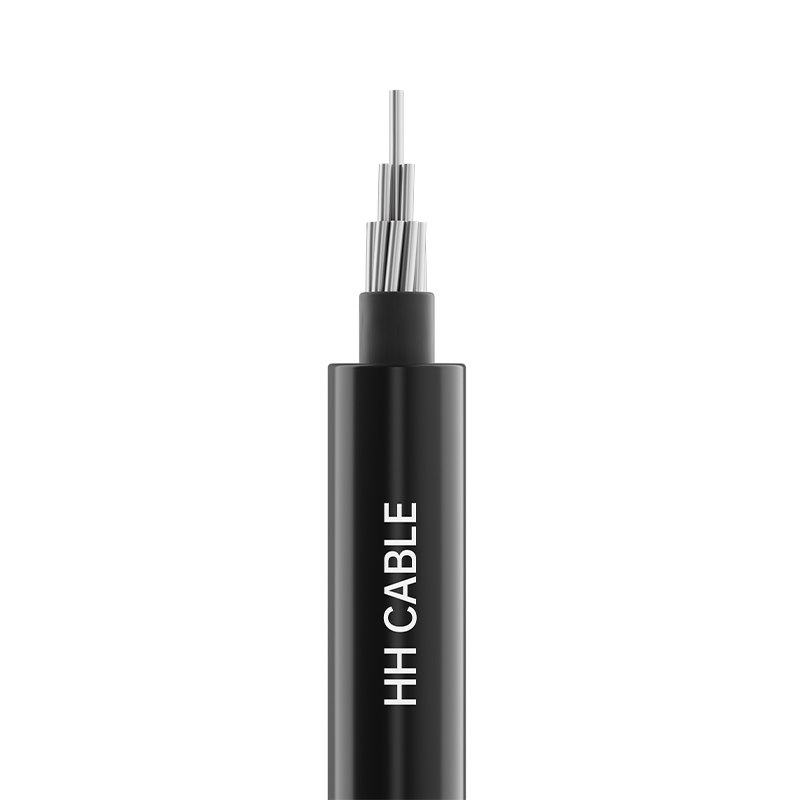

10kV nadzemni izolirani kabel

Naziv proizvoda: nadzemni izolirani kabel 10 kV

1-Provedbeni standardi

GB/T14049-2008

2-model proizvoda

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, itd.

3- Razina napona

10kV

4-Specifikacije proizvoda

Broj jezgri

Specifikacija

Bakreni vodič

Vodič od aluminija ili aluminijske legure

1

10 mm 2 ～400 mm 2

10 mm 2 ～400 mm 2

3

25 mm 2 ～400 mm 2

25 mm 2 ～400 mm 2

3 K (A) ili 3 K (B)

25 mm 2 ～400 mm 2

K 25 mm 2 ～120 mm 2

25 mm 2 ～400 mm 2

K 25 mm 2 ～120 mm 2

Napomena 1: K je nosiva višežilna žica. Prema inženjerskim tehničkim zahtjevima, presjek naveden u tablici može se odabrati tako da odgovara odgovarajućem poprečnom presjeku vodiča.

Kada je raspon stupa veći i potrebni su dodatni nosivi kablovi, takvi nosivi kablovi nisu uključeni u konstrukciju kabela

Napomena 2: (A) označava čeličnu nosivu užetu žicu, a (B) označava nosivu užadnu žicu od aluminijske legure.

5- Opis strukture kabela

Struktura kabela

Opis materijala

Dirigent

Okrugli zbijeni (bakar ili aluminij ili aluminijske legure) vodič

Dirigent shield (if any)

Umreženi ili neumreženi poluvodljivi materijali

Izolacija

Polietilen visoke gustoće ili umreženi polietilen otporan na vremenske uvjete izolacijski materijal

Izolacija shield (if any)

Umreženi poluprovodljivi materijal koji se može odvojiti

6-Identifikacija izolacije

Izolacija coloring identification:

Boja izolacije je crna ili prirodna. Redoslijed faza izolacije trožilnog kabela identificira se grebenima, tj. faza A ima jedan greben, faza B ima dva grebena, faza C ima tri grebena itd., ili prema zahtjevima kupca. Neutralna jezgra označena je drugačijim načinom označavanja od gore navedenog.

7-Posebni zahtjevi za performanse

Otpornost na vremenske uvjete, UV otpornost itd.

8- Karakteristike primjene kabela

8.1 Najveća dugotrajna nazivna temperatura dopuštena za vodič kabela tijekom normalnog rada:

Polietilen visoke gustoće: 75°C; umreženi polietilen: 90°C.

8.2 Najveća dopuštena temperatura vodiča kabela tijekom kratkog spoja (trajanje ne dulje od 5 sekundi) je: izolacija od polietilena visoke gustoće: 150°C; izolacija od umreženog polietilena: 250°C.

8.3 Temperatura instalacije kabela ne smije biti niža od -20 ℃

8.4 Minimalni radijus savijanja za ugradnju kabela:

Jednožilni kabel: najmanje 20 puta veći od vanjskog promjera kabela;

Višežilni kabel: ne manje od 15 puta većeg vanjskog promjera kabela.

Nadzemni izolirani kabeli od 8,510 kV naširoko se koriste u izgradnji i nadogradnji gradske i ruralne elektroenergetske mreže kako bi se zamijenili tradicionalni goli vodiči, smanjio rizik od električnog udara, poboljšala sigurnost, zadovoljile potrebe urbanog uljepšavanja, izbjegao utjecaj golih vodiča na krajolik i postigao učinak "nevidljive električne mreže".

8.5.1 Kod postavljanja lakih i tankoizoliranih kabela iznad glave treba održavati određenu udaljenost od drveća. Dok su kabeli u funkciji, dopušten je samo kratkotrajni kontakt između kabela i drveća.

8.5.2 Prilikom postavljanja prirodnih izoliranih kabela iznad glave, potrebno je održavati određenu udaljenost od drveća. Kada su kabeli u funkciji, dopušten je čest kontakt između kabela i drveća.

8.5.3 Preostali nadzemni izolirani kabeli od 10 kV moraju biti instalirani na fiksnim nadzemnim mjestima. Tijekom postavljanja mora se održavati određena udaljenost od drveća. Tijekom rada dopušten je čest kontakt između kabela i drveća. Osim toga, kabeli s mekom bakrenom jezgrom izolirani nad glavom moraju se koristiti kao odvod transformatora.
