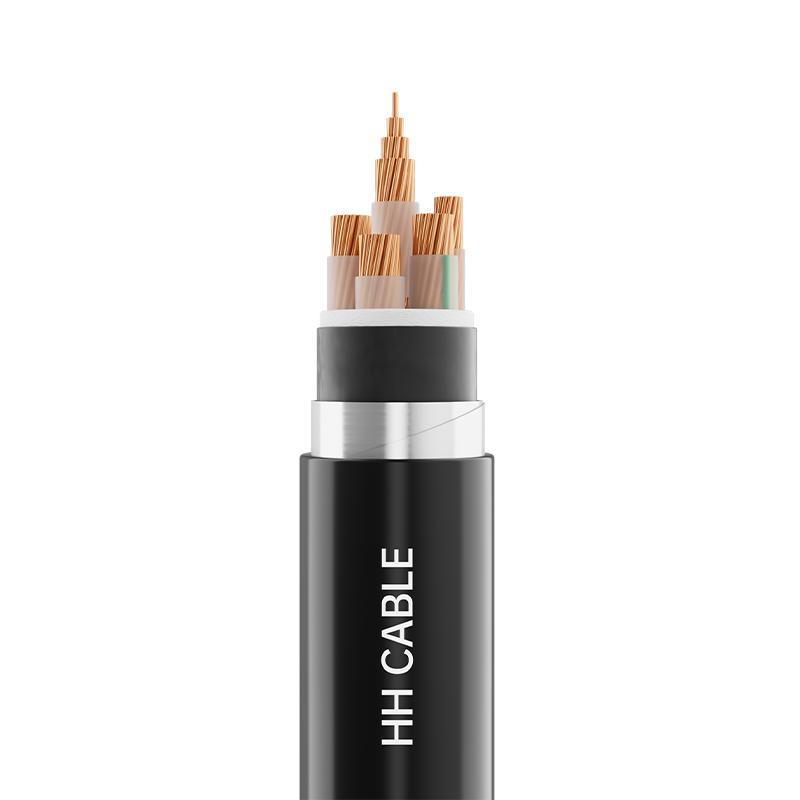

1,8-3kV i niže kablovi za napajanje izolirani umreženim polietilenom

Naziv proizvoda: 1,8/3kV i niži energetski kabeli izolirani umreženim polietilenom

1-Provedbeni standardi

GB/T2706.1-2020

2-model proizvoda

YJV, YJLV, YJLHV, YJV22, YJV32, YJY23, YJV62, YJV72 itd.

3- Razina napona

1,8/3 kV, 0,6/1 kV

4-Specifikacije proizvoda

Broj jezgri

Specifikacija

Bakreni vodič

Vodič od aluminija ili aluminijske legure

1-5

1,5 mm 2 ～630 mm 2

1,5 mm 2 ～630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 ～630 mm 2

6 mm 2 ～630 mm 2

5- Opis strukture kabela

Struktura kabela

Opis materijala

Dirigent

Okrugli zbijeni ili nezbijeni (bakar ili aluminij ili aluminijske legure) vodiči, bakreni vodiči - klasa 1, klasa 2, klasa 5; aluminijski vodiči - klasa 1, klasa 2

vatrootporni sloj (ako postoji)

Mica traka

Izolacija

Izolacijski materijal od umreženog polietilena

Punjenje (ako postoji)

Nehigroskopno polipropilensko mrežasto uže za punjenje

Traka za omatanje kabela (ako postoji)

Netkana ili polipropilenska traka

Metalni oklop (ako postoji)

Omatanje bakrenom trakom ili omatanje bakrenom žicom

Unutarnji omotač (ako postoji)

Polipropilenska reljefna traka ili (polivinil klorid ili polietilen ili bezhalogeni materijal za usporavanje plamena)

Izolacijski rukavac (ako postoji)

Materijal omotača od PVC-a ili polietilena ili bez halogena koji usporava plamen s niskom razinom dima

Oklop (ako postoji)

Traka od nehrđajućeg čelika ili aluminijska traka ili traka od aluminijske legure ili pocinčana čelična traka ili žica od nehrđajućeg čelika ili aluminijska žica ili žica od aluminijske legure ili pocinčana čelična žica

Vanjski omotač

Materijal omotača od PVC-a ili polietilena ili bez halogena koji usporava plamen s niskom razinom dima

Identifikacija jezgre sa 6 žica

6.1 Boja izolacije ili identifikacija trake boja:

1-žilni kabel: prirodna boja izolacije ili prema zahtjevu kupca

2-žilni kabel: crveni, plavi; 3-žilni kabel: žuta, zelena, crvena;

4-žilni kabel: žuta, zelena, crvena, plava;

5-žilni kabel: žuta, zelena, crvena, plava, žuto-zelena dvostruka boja ili crna ili prema zahtjevima kupca;

3 1 žilni kabel: žuta, zelena, crvena, plava;

3 2-žilni kabel: žuta, zelena, crvena, plava, žuto-zelena dvostruka boja ili crna ili prema zahtjevima kupca;

4 1-žilni kabel: žuti, zeleni, crveni, plavi, žuto-zeleni dvobojni ili crni ili prema zahtjevima kupca.

Napomena 1: Žuta, zelena i crvena koriste se za jezgru glavne linije, a plava se koristi za jezgru neutralne linije.

6.2 Digitalna identifikacija izolacije višežilnog kabela:

2-žilni kabel: 0, 1; 3-žilni kabel: 1, 2, 3; 4-žilni kabel: 0, 1, 2, 3;

4-žilni kabel: 0, 1, 2, 3, 4;

Napomena 2: Brojevi bi trebali biti bijeli ili prema zahtjevima kupca, gdje su 1, 2, 3 za glavne jezgre, 0 je za neutralnu jezgru, a u 5-žilnim kabelima, broj 4 se odnosi na vodiče posebne namjene (uključujući vodiče za uzemljenje).

7-Boja plašta

Crna ili po želji kupca

8-Posebni zahtjevi za performanse

Otporan na plamen A/B/C razreda, otporan na vatru, s malo dima i bez halogena, otporan na termite, otporan na glodavce, otporan na UV zračenje, otporan na ulja itd.

9- Karakteristike primjene kabela

9.1 Najveća dugotrajna nazivna temperatura dopuštena za vodič kabela tijekom normalnog rada je 90°C.

9.2 Tijekom kratkog spoja (trajanje ne dulje od 5 sekundi), najveća dopuštena temperatura vodiča kabela je 250°C.

9.3 Temperatura instalacije kabela ne smije biti niža od 0 ℃

9.4 Minimalni radijus savijanja za ugradnju kabela

9.4.1 Jednožilni neoklopni kabel:

Minimalni radijus savijanja kabela tijekom instalacije ne smije biti manji od 20 puta veći od vanjskog promjera kabela.

Minimalni polumjer savijanja kabela nakon instalacije ne smije biti manji od 15 puta veći od vanjskog promjera kabela.

9.4.2 Jednožilni armirani kabel:

Minimalni radijus savijanja kabela tijekom instalacije: ne manje od 15 puta vanjskog promjera kabela;

Minimalni radijus savijanja kabela nakon instalacije: ne manji od 12 puta vanjskog promjera kabela.

9.4.3 Višežilni neoklopljeni kabeli:

Minimalni radijus savijanja kabela tijekom instalacije: ne manje od 15 puta vanjskog promjera kabela;

Minimalni radijus savijanja kabela nakon instalacije: ne manji od 12 puta vanjskog promjera kabela.

9.4.4 Višežilni oklopljeni kabeli:

Minimalni radijus savijanja kabela tijekom instalacije: ne manje od 12 puta vanjskog promjera kabela;

Minimalni radijus savijanja kabela nakon instalacije: ne manji od 10 puta vanjskog promjera kabela.

9,5 kabel se naširoko koristi u 0,6/1kV i 1,8/3kV sustavima distribucije električne energije. Kabel je prikladan za fiksnu instalaciju u zatvorenom i otvorenom prostoru ili izravno ukopan u cjevovode, kabelske police, cijevi i kabelske kanale. Oklopni kabel od metalne trake može izdržati mehaničke sile, ali ne i značajnu napetost. Oklopni kabel od metalne žice može izdržati mehaničke sile i znatnu napetost. Nearmirani kabel ne može izdržati napetost ili kompresiju.
