66-110kV kabel za napajanje izoliran umreženim polietilenom

Naziv proizvoda: 66-110kV kabel za napajanje izoliran umreženim polietilenom

1-Provedbeni standardi

GB/T11017.2-2024

2-model proizvoda

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z, itd.

3-Razina napona

38/66kV, 50/66kV, 64/110kV

4-Specifikacije proizvoda

240 mm 2 ～2000 mm 2

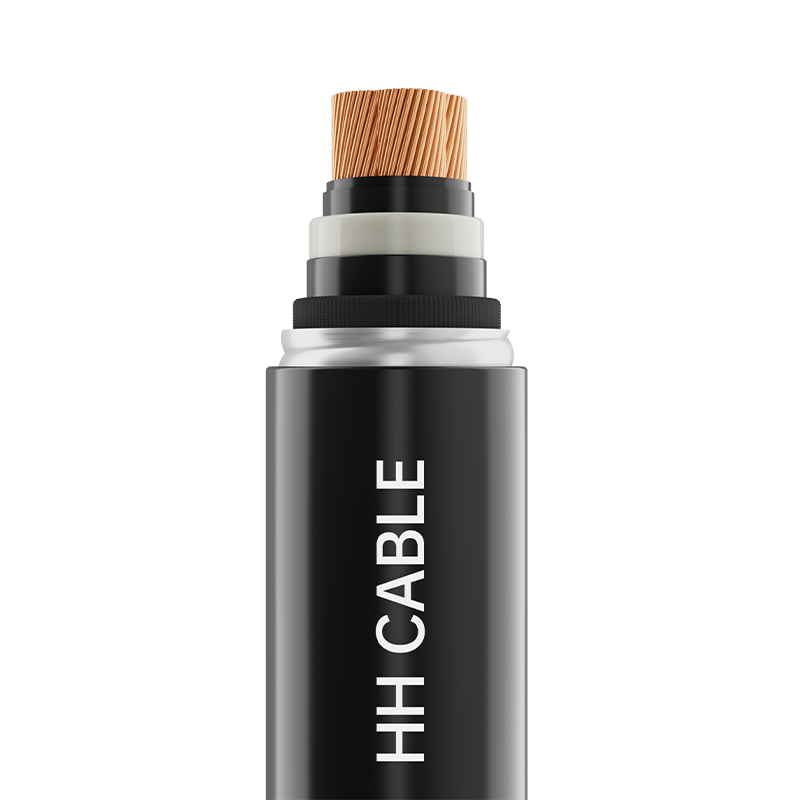

5- Opis strukture kabela

Struktura kabela

Opis materijala

Dirigent

Okrugli zbijeni ili razdvojeni (bakreni ili aluminijski) vodiči

Dirigent shielding

Poluvodljiva Tetoron traka za omatanje ultraglatki umreženi poluprovodljivi materijal

Izolacija

Ultra čisti izolacijski materijal od umreženog polietilena

Izolacija shielding

Iznimno glatki umreženi poluprovodljivi materijal

Međuspremni sloj

Poluprovodljiva pufer traka ili poluprovodljiva pufer traka za blokiranje vode

Metalni rukav ili metalni štit

Valoviti aluminijski rukavac ili glatki aluminijski rukavac ili rijetko namotavanje bakrene žice; Osim toga, optičko vlakno za praćenje temperature može se dodati prema potrebama

Antikorozivni sloj

Asfalt ili vruće ljepilo ili boja za asfalt

Nemetalni vanjski omotač

Izolacija grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Vodljivi sloj vanjskog omotača

Grafitni premaz ili ekstrudirani poluprovodljivi materijal

6-Boja plašta

Crna ili crvena ili po želji kupca

7-Posebni zahtjevi za performanse

Otporan na plamen A/B/C razreda, s malo dima i bez halogena, otporan na termite, otporan na glodavce, otporan na UV zračenje, itd.

8- Karakteristike primjene kabela

8.1 Najveća dugotrajna nazivna temperatura dopuštena za vodič kabela tijekom normalnog rada je 90°C.

8.2 Tijekom kratkog spoja (trajanje ne dulje od 5 sekundi), najveća dopuštena temperatura vodiča kabela je 250°C.

8.3 Temperatura instalacije kabela ne smije biti niža od 0 ℃

8.4 Minimalni radijus savijanja za ugradnju kabela:

Minimalni radijus savijanja kabela tijekom instalacije: ne manje od 20 puta vanjskog promjera kabela;

Minimalni radijus savijanja kabela nakon postavljanja: ne manji od 15 puta vanjskog promjera kabela.

8.5 Kabeli se naširoko koriste u sustavima za prijenos i distribuciju električne energije, uključujući gradske mreže za distribuciju električne energije i industrijska napajanja. Prikladni su za fiksnu instalaciju, vanjsku i unutarnju instalaciju, izravnu ukopnu instalaciju, kabelske kanale, kanale za kabele i tunele, te mogu izdržati umjereni pritisak. Ovisno o modelu, kabeli nude radijalnu otpornost na vodu ili i radijalnu i uzdužnu otpornost na vodu
