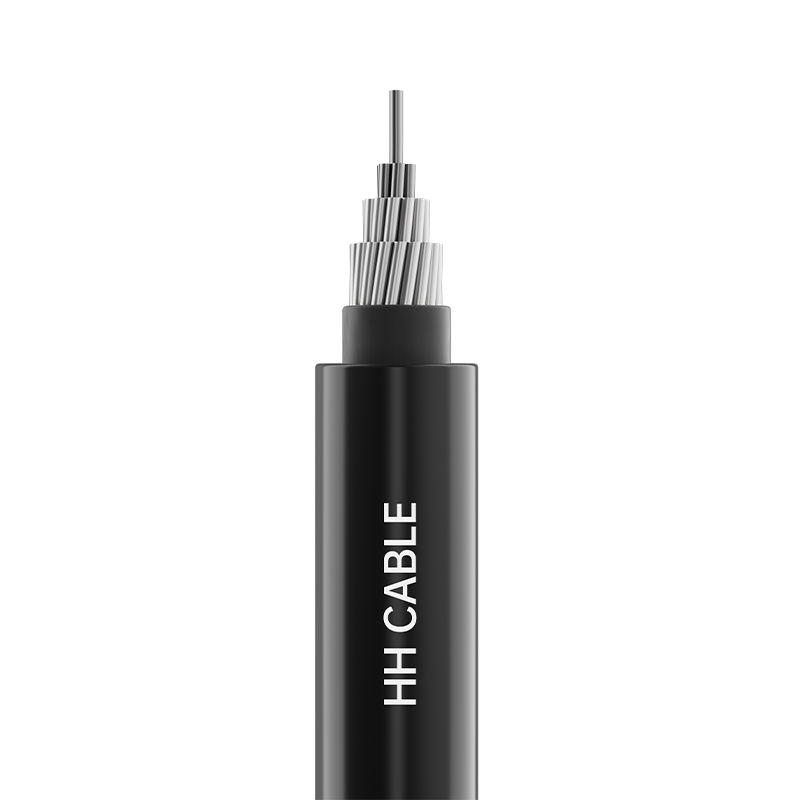

20 kV i ispod čelične jezgre ojačane aluminijskom jezgrom (jezgra od aluminijske legure) nadzemni izolirani kabel

Naziv proizvoda: 20kV i ispod čelične jezgre ojačane aluminijskom jezgrom (jezgra od aluminijske legure) nadzemni izolirani kabel

1-Provedbeni standardi

Q/320282DJD002-2021, Q/320282DJD007-2025

2-model proizvoda

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q, itd.

3- Razina napona

1kV, 10kV, 20kV

4-Specifikacije proizvoda

Broj jezgri

Specifikacije (aluminij/čelik)

1

10/2 mm 2 ～400/95 mm 2

5- Opis strukture kabela

Struktura kabela

Opis materijala

dirigent

Okrugli vodič s komprimiranom čeličnom jezgrom ojačan (aluminij ili aluminijska legura).

Oklop vodiča (ako postoji)

Umreženi ili neumreženi poluvodljivi materijali

izolacija

Polietilen visoke gustoće ili umreženi polietilen otporan na vremenske uvjete izolacijski materijal

6-Identifikacija izolacije

Identifikacija boje izolacije:

Boja izolacije je crna ili po želji kupca.

7-Posebni zahtjevi za performanse

Otpornost na vremenske uvjete, UV otpornost, vlačna čvrstoća itd.

8- Karakteristike primjene kabela

8.1 Najveća dugotrajna nazivna temperatura dopuštena za vodič kabela tijekom normalnog rada:

Obični polietilen, polivinil klorid: 70 ℃; polietilen visoke gustoće: 75 ℃; umreženi polietilen: 90 ℃.

8.2 Najveća dopuštena temperatura vodiča kabela tijekom kratkog spoja (trajanje ne dulje od 5 sekundi) je: obični polietilen, polivinil klorid: 130 ℃; izolacija od polietilena visoke gustoće: 150 ℃; izolacija od umreženog polietilena: 250 ℃.

8.3 Temperatura instalacije kabela ne smije biti niža od -20 ℃

8.4 Minimalni radijus savijanja za ugradnju kabela:

Ne manje od 20 puta većeg vanjskog promjera kabela.

8.5 Čelikom ojačani aluminijski (legura aluminija) nadzemni izolirani kabeli do 20 kV naširoko se koriste u izgradnji i nadogradnji ruralne elektroenergetske mreže, posebno u sustavima napajanja dugog raspona u planinskim područjima. U usporedbi s vodičima od čistog aluminija, oni nude veću prekidnu čvrstoću i bolje karakteristike progiba, povećavajući prijenosni kapacitet bez promjene opterećenja stupova. Broj stupova može se smanjiti u skladu s posebnostima planinskih područja ili rijeka kako bi se postiglo napajanje velikog raspona.
