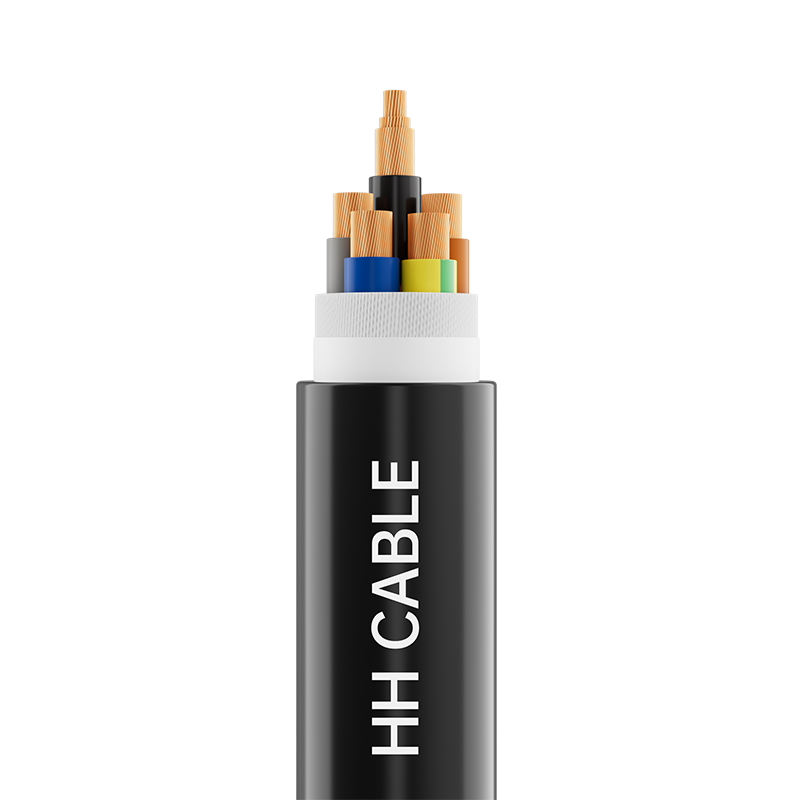

Ekološki prihvatljive žice i kabeli za fiksno ožičenje od 450-750 V i manje

Naziv proizvoda: Ekološki prihvatljive žice i kabeli za fiksno ožičenje od 450-750 V i manje

1-Provedbeni standardi

Q/320282DJD006-2021

2-model proizvoda

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS itd.

3- Razina napona

450/750 V, 300/500 V, 300/300 V

4-Specifikacija kategorije

Razina napona

model

Specifikacija

450/750V

WDZ-BYJ, WDZ-BY itd.

1,5 mm 2 ～400 mm 2

WDZ-BYJR, WDZ-BYR itd.

1,5 mm 2 ～240 mm 2

WDZ-RYJ, WDZ-RY itd.

1,5 mm 2 ～240 mm 2

300/500V

WDZ-BYJ, WDZ-BY itd.

0,5 mm 2 ～1,0 mm 2

WDZ-RY, WDZ-RY itd.

0,5 mm 2 ～1,0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY itd.

0,75 mm2～10 mm2

Razina napona

model

Broj jezgri

Specifikacija

300/500V

WDZ-RYJYJB, WDZ-RYYB itd.

2

0,75 mm 2 ～1,0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY itd.

2-5

0,75 mm 2 ～2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP, itd.

2

0,5 mm 2 ～6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS itd.

2

0,5 mm 2 ～6 mm 2

5- Opis strukture kabela

Struktura kabela

Opis materijala

Dirigent

Puni bakreni vodič klase 1 ili okrugli bakreni vodič klase 2 ili meki bakreni vodič klase 5

Vatrostalni sloj (ako postoji)

Mica traka

Izolacija

Umreženi polietilen ili poliolefin ili izolacijski materijal od umreženog poliolefina

Punjenje (ako postoji)

Nehigroskopno uže za punjenje od polipropilenske mreže

Traka za omatanje kabela (ako postoji)

Niskodimna nula halogena traka ili traka od stakloplastike ili poliesterska traka

Metalni oklop (ako postoji)

Pletenica od bakrene žice

Vanjski omotač (ako postoji)

Poliolefinski ili umreženi poliolefinski materijal plašta

Identifikacija jezgre sa 6 žica

6.1 Identifikacija boje izolacije:

6.1.1 Kada se izolacija u boji koristi za identifikaciju izoliranih jezgri žice, svaka izolirana jezgra žice može koristiti samo jednu boju, osim zelene/žute kombinacije boja.

6.1.2 Boje izolacijske jezgre bilo kojeg višežilnog kabela ne mogu biti zelena i žuta, koje nisu kombinirane boje.

6.1.2 Za zelene/žute izolirane jezgre žice, jedna boja mora pokrivati ​​najmanje 30% i ne više od 70% površine izolirane jezgre žice, a druga boja mora pokrivati ​​ostatak i biti dosljedna u cijelosti.

6.1.4 preferirani spektar boja za bojanje izolacije kabela s pet žila ili manje je sljedeći:

1 jezgra i 2 jezgre: nema preferiranja spektra boja;

3 jezgre: zelena/žuta, plava, smeđa ili smeđa, crna, siva;

4 jezgre: zelena/žuta, smeđa, crna, siva ili plava, smeđa, crna, siva;

5-žilni: zeleno/žuto, plavo, smeđe, crno, sivo ili plavo, smeđe, crno, sivo, crno.

6.1.5 Kada postoje posebni zahtjevi za kromatografiju, strane ponude i potražnje mogu pregovarati i odrediti prema zahtjevima kupaca.

6.2 Digitalna identifikacija izolacije:

6.2.1 Izolacijske žile kabela s više od dvije žile također se mogu označiti brojevima. Izolacija treba biti iste boje i raspoređena prirodnim redoslijedom od unutarnjeg prema vanjskom sloju počevši od izolacijske jezgre br. 1 (preporuča se tiskanje bijelih brojeva na crnoj izolaciji), osim zeleno/žute izolacijske jezgre (ako postoji).

6.2.2 Kada se znak sastoji od jednog broja, ispod broja treba dodati vodoravnu crtu. Kada se znak sastoji od dva broja, treba ih poredati okomito, a ispod posljednjeg broja dodati vodoravnu crtu. Razmak di između dvije susjedne skupine brojeva ne smije biti veći od 50 mm. Raspored digitalnih identifikacijskih znakova prikazan je na donjoj slici:

7-Boja plašta

Crna ili po želji kupca

8-Posebni zahtjevi za performanse

Otporan na plamen A/B/C razreda, otporan na vatru, otporan na termite, otporan na glodavce, otporan na UV zračenje, otporan na niske temperature, otporan na mineralna ulja itd.

9- Karakteristike primjene kabela

9.1 Najveća dugotrajna nazivna temperatura dopuštena za vodič kabela tijekom normalnog rada je: poliolefinska izolacija: 70°C; izolacija od umreženog polietilena ili izolacija od umreženog poliolefina: 90°C .

9.2 Najveća dopuštena temperatura vodiča kabela tijekom kratkog spoja (trajanje ne dulje od 5 sekundi) je: poliolefin: 160°C; izolacija od umreženog polietilena ili izolacija od umreženog poliolefina: 250°C.

9.3 Temperatura instalacije kabela ne smije biti niža od 0 ℃

9.4 Minimalni radijus savijanja za ugradnju kabela:

Minimalni polumjer savijanja kabela s vanjskim promjerom manjim od 25 mm: ne manji od 4 puta vanjskog promjera kabela;

Najmanji polumjer savijanja kabela s vanjskim promjerom većim ili jednakim 25 mm: ne manji od 6 puta vanjskog promjera kabela.

9.5 Ova serija specificira ekološki prihvatljive žice i kabele za ožičenje s maksimalnim naponom od 450/750 V. Naširoko se koriste u područjima s visokim sigurnosnim i ekološkim zahtjevima, kao što su željeznički prijevoz, zračne luke, visoke zgrade, trgovački centri i bolnice, za električnu rasvjetu i unutarnje ožičenje, električne uređaje, električnu opremu, instrumente i mjerače, kontrolnu opremu, elektroničku opremu i automatske uređaje. Metode ugradnje uključuju fiksno ožičenje, unutarnju ili vanjsku instalaciju ili ugradnju u cijevi ili slične zatvorene sustave.
