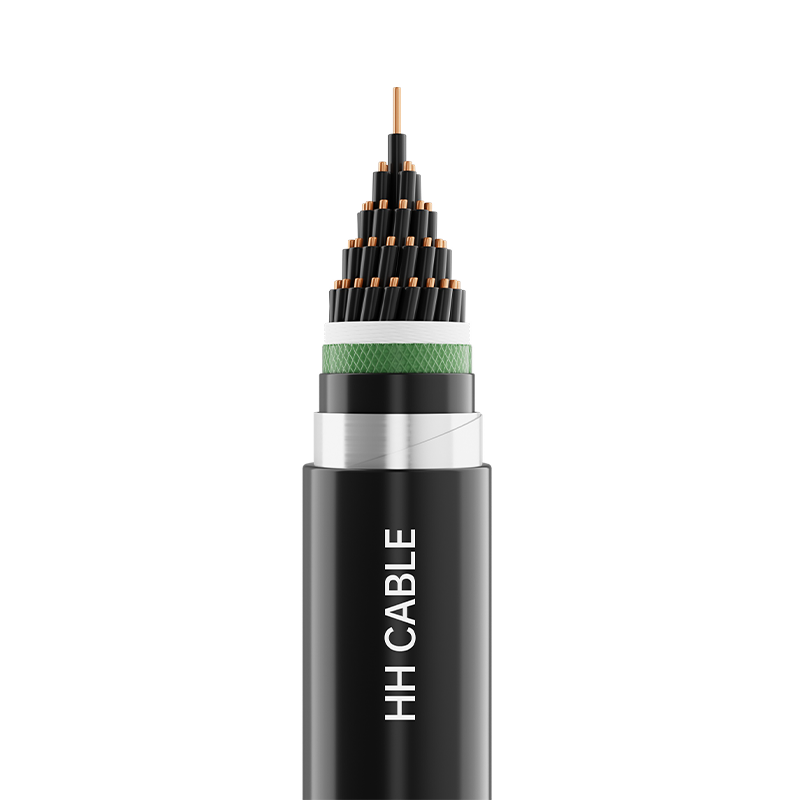

Naziv proizvoda: 450/750V PVC izolirani kontrolni kabel

1-Provedbeni standardi

GB/T9330-2020

2-model proizvoda

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP itd.

3- Razina napona

450/750V

4-Specifikacije proizvoda

rešetka

Model a

Nazivni presjek vodiča mm2

0.5

0.75

1.0

1.5

2.5

Broj jezgri

KVV , KVVP i druge serije

—

2～61

2～19

2-10 (prikaz, stručni).

KVVP2 , KVVP3, KVVP4 i druge serije

—

4～61

4～19

4-10 (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo).

KVV22 , KVVP2-22 i druge serije

—

7～61

4～61

4～19

4-10 (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo).

K VV 32 i druge serije

—

19～61

7～61

4～19

4-10 (prikaz, stručni). (prikaz, ostalo). (prikaz, ostalo).

KVVR i druge serije

2～61

—

KVVRP i druge serije

2～61

2～48

—

Napomena: 1. Raspon specifikacija kabela otpornih na plamen, kabela otpornih na vatru i njihovih kombiniranih kabela isti je kao kod odgovarajućih gore navedenih modela.

2. Preporučeni nizovi brojeva jezgri su: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 i 61 jezgra.

5- Opis strukture kabela

Struktura kabela

Opis materijala

Dirigent

Puni bakreni vodič klase 1 ili okrugli bakreni vodič klase 2 ili meki bakreni vodič klase 5

Vatrootporni sloj (ako postoji)

Mica traka

Izolacija

PVC izolacijski materijal

Punjenje

Nehigroskopno uže za punjenje od polipropilenske mreže

Traka za omatanje kabela

Netkana tkanina ili poliesterska traka

Metalni oklop

Pletenje bakrene žice ili omatanje (bakrenom trakom ili bakrenom plastičnom trakom ili aluminijskom plastičnom trakom)

Unutarnji omotač (ako postoji)

Polipropilenska reljefna traka ili (polivinil klorid ili polietilen) materijal omotača

Izolacijski rukavac (ako postoji)

PVC ili polietilenski materijal plašta

Oklop (ako postoji)

Pocinčana čelična traka ili pocinčana čelična žica

Vanjski omotač

PVC ili polietilenski materijal plašta

Identifikacija jezgre sa 6 žica

6.1 Identifikacija boje izolacije:

6.1.1 Kada se izolacija u boji koristi za identifikaciju izoliranih jezgri žice, svaka izolirana jezgra žice može koristiti samo jednu boju, osim zelene/žute kombinacije boja.

6.1.2 Boje izolacijske jezgre bilo kojeg višežilnog kabela ne mogu biti zelena i žuta, koje nisu kombinirane boje.

6.1.2 Za zelene/žute izolirane jezgre žice, jedna boja mora pokrivati najmanje 30% i ne više od 70% površine izolirane jezgre žice, a druga boja mora pokrivati ostatak i biti dosljedna u cijelosti.

6.1.4 Preferirani spektar boja za bojanje izolacije kabela s pet žila ili manje je sljedeći:

2 jezgre: nema željenog spektra boja; 3 jezgre: zelena/žuta, plava, smeđa ili plava, crna, smeđa;

4 jezgre: zelena/žuta, plava, crna, smeđa ili plava, crna, smeđa, siva ili narančasta;

5-žilni: zeleno/žuto, plavo, crno, smeđe, sivo ili narančasto, ili plavo, crno, smeđe, sivo, narančasto ili druge različite boje.

6.1.5 Kada postoje posebni zahtjevi za kromatografiju, strane ponude i potražnje mogu pregovarati i odrediti prema zahtjevima kupaca.

6.2 Digitalna identifikacija izolacije:

6.2.1 Kabeli sa sedam ili više žila moraju biti označeni brojevima. Izolacija mora biti iste boje i raspoređena numerički od unutarnjeg prema vanjskom sloju prirodnim redoslijedom počevši od izolirane jezgre br. 1 (preporučuje se crna izolacija s bijelim slovima), osim zeleno/žuto izolirane jezgre (ako postoji).

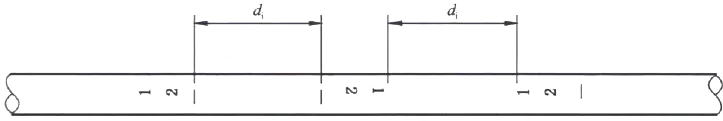

6.2.2 Kada se znak sastoji od jednog broja, ispod broja treba dodati vodoravnu crtu. Kada se znak sastoji od dva broja, treba ih poredati okomito, a ispod posljednjeg broja dodati vodoravnu crtu. Razmak di između dvije susjedne skupine brojeva ne smije biti veći od 50 mm. Raspored digitalnih identifikacijskih znakova prikazan je na donjoj slici:

7-Boja plašta

Crna ili po želji kupca

8-Posebni zahtjevi za performanse

Otporan na plamen A/B/C razreda, otporan na vatru, otporan na termite, otporan na glodavce, otporan na UV zračenje, otporan na niske temperature, otporan na mineralna ulja itd.

9- Karakteristike primjene kabela

9.1 Najveća dugotrajna nazivna temperatura dopuštena za vodič kabela tijekom normalnog rada je 70°C.

9.2 Najveća dopuštena temperatura vodiča kabela tijekom kratkog spoja (trajanje ne prelazi 5 sekundi) je 160 ℃.

9.3 Temperatura instalacije kabela ne smije biti niža od 0 ℃

9.4 Minimalni radijus savijanja za ugradnju kabela:

9.4.1 Kabel meke strukture:

Polumjer savijanja ne smije biti manji od 6 puta vanjskog promjera kabela.

9.4.2 Neoklopljeni kabeli:

Polumjer savijanja ne smije biti manji od 6 puta vanjskog promjera kabela.

9.4.3 Oklopni i metalno oklopljeni kabeli:

Polumjer savijanja ne smije biti manji od 12 vanjskih promjera kabela.

9.5 Ovaj se kabel naširoko koristi u sustavima krugova upravljanja, prijenosa signala, nadzora i zaštite s nazivnim naponom od 450/750 V i nižim kako bi se osigurao siguran, stabilan i učinkovit rad električnih sustava. Može se fiksno instalirati i koristiti u zatvorenom prostoru, na otvorenom ili izravno ukopati u kabelske cijevi i kanale za kabele.
