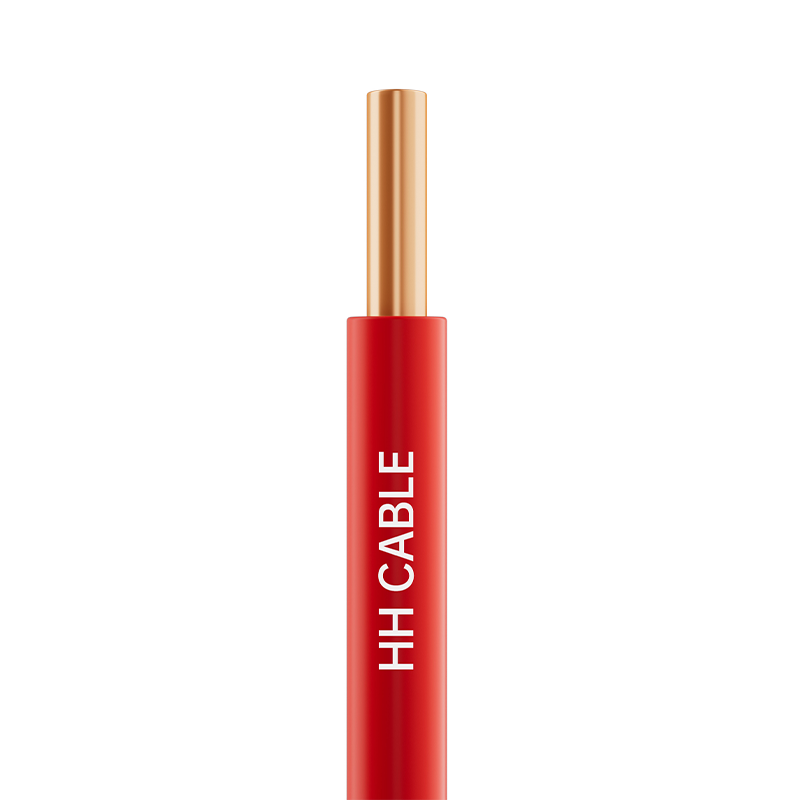

450-750V i niže PVC izolirani kabeli, žice i užad

Naziv proizvoda: 450-750 V i niže PVC izolirani kabeli, žice i užad

1-Provedbeni standardi

GB/T5023-2008, JB/T8734-2016

2-model proizvoda

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, itd.

3- Razina napona

450/750 V, 300/500 V, 300/300 V

4-Specifikacija kategorije

Razina napona

model

Specifikacija

450/750V

60227 IEC 01(BV)

1,5 mm 2 ～400 mm 2

BLV

2,5 mm 2 ～400 mm 2

60227 IEC 0 2 (RV)

1,5 mm2～240 mm2

BVR

2,5 mm2～185 mm2

300/500V

60227 IEC 05(BV)

0,5 mm2～1,0 mm2

BV

0,75 mm2～1,0 mm2

60227 IEC 06(RV)

0,5 mm2～1,0 mm2

300/500V

BVV

0,75 mm2～185 mm2

BLVV

2,5 mm2～185 mm2

Razina napona

model

Broj jezgri

Specifikacija

300/500V

BVVB

2-3

0,75 mm 2 ～10 mm 2

BLVVB

2-3

2,5 mm 2 ～10 mm 2

300/500V

60227 IEC 53 (RV V)

2-5

0,75 mm 2 ～2,5 mm 2

300/500V

RV V

2

1,5 mm 2 ～6 mm 2

3-5

4 mm 2 ～6 mm 2

6～37

0,5 mm 2 ～2,5 mm 2

300/300V

60227 IEC 52 (RV V)

2-3

0,5 mm 2 ～0,75 mm 2

300/300V

RVS

2

0,5 mm 2 ～4 mm 2

5- Opis strukture kabela

Struktura kabela

Opis materijala

Dirigent

Okrugli zbijeni ili nezbijeni (bakar ili aluminij ili aluminijske legure) vodiči, bakreni vodiči - klasa 1, klasa 2, klasa 5; aluminijski vodiči - klasa 1, klasa 2

Vatrootporni sloj (ako postoji)

Mica traka

Izolacija

PVC izolacijski materijal

Punjenje (ako postoji)

Nehigroskopno polipropilensko mrežasto uže za punjenje

Traka za omatanje kabela (ako postoji)

Netkana tkanina ili poliesterska traka

Vanjski omotač (ako postoji)

Spoj za PVC obloge

Identifikacija jezgre sa 6 žica

6.1 Identifikacija boje izolacije:

6.1.1 Kada se izolacija u boji koristi za identifikaciju izoliranih jezgri žice, svaka izolirana jezgra žice može koristiti samo jednu boju, osim zelene/žute kombinacije boja.

6.1.2 Boje izolacijske jezgre bilo kojeg višežilnog kabela ne mogu biti zelena i žuta, koje nisu kombinirane boje.

6.1.2 Za zelene/žute izolirane jezgre žice, jedna boja mora pokrivati ​​najmanje 30% i ne više od 70% površine izolirane jezgre žice, a druga boja mora pokrivati ​​ostatak i biti dosljedna u cijelosti.

6.1.4 Preferirani spektar boja za bojanje izolacije kabela s pet žila ili manje je sljedeći:

1 jezgra i 2 jezgre: nema preferiranja spektra boja;

3 jezgre: zelena/žuta, plava, smeđa ili smeđa, crna, siva;

4 jezgre: zelena/žuta, smeđa, crna, siva ili plava, smeđa, crna, siva;

5-žilni: zeleno/žuto, plavo, smeđe, crno, sivo ili plavo, smeđe, crno, sivo, crno.

6.1.5 Kada postoje posebni zahtjevi za kromatografiju, strane ponude i potražnje mogu pregovarati i odrediti prema zahtjevima kupaca.

6.2 Digitalna identifikacija izolacije:

6.2.1 Kabeli sa šest ili više žila moraju biti označeni brojevima. Izolacija mora biti iste boje i raspoređena numerički prirodnim redoslijedom od unutarnjeg sloja prema vanjskom sloju počevši od izolirane jezgre br. 1 (preporučuje se crna izolacija s bijelim slovima), osim zeleno/žuto izolirane jezgre (ako postoji).

6.2.2 Kada se znak sastoji od jednog broja, ispod broja treba dodati vodoravnu crtu. Kada se znak sastoji od dva broja, treba ih poredati okomito, a ispod posljednjeg broja dodati vodoravnu crtu. Razmak di između dvije susjedne skupine brojeva ne smije biti veći od 50 mm. Raspored digitalnih identifikacijskih znakova prikazan je na donjoj slici:

7-Boja plašta

Bijela, crna ili po želji kupca

8-Posebni zahtjevi za performanse

Otporan na plamen A/B/C razreda, otporan na vatru, otporan na termite, otporan na glodavce, otporan na UV zračenje, otporan na niske temperature, otporan na mineralna ulja, itd.

9- Karakteristike primjene kabela

9.1 Najveća dugotrajna nazivna temperatura dopuštena za vodič kabela tijekom normalnog rada je 70°C.

9.2 Najveća dopuštena temperatura vodiča kabela tijekom kratkog spoja (trajanje ne prelazi 5 sekundi) je 160 ℃.

9.3 Temperatura instalacije kabela ne smije biti niža od 0 ℃

9.4 Minimalni radijus savijanja za ugradnju kabela:

Minimalni polumjer savijanja kabela s vanjskim promjerom manjim od 25 mm: ne manji od 4 puta vanjskog promjera kabela;

Najmanji polumjer savijanja kabela s vanjskim promjerom većim ili jednakim 25 mm: ne manji od 6 puta vanjskog promjera kabela.

9.5 Ova serija PVC-izoliranih žica i kabela ima maksimalni napon od 450/750 V i naširoko se koristi u stambenim, komercijalnim i industrijskim okruženjima za električnu rasvjetu i unutarnje ožičenje, kućanske aparate, električnu opremu, instrumentaciju, kontrolnu opremu, elektroničku opremu i automatske uređaje. Metode instalacije uključuju fiksno ožičenje, unutarnje ili vanjsko, ili ugrađeno u cijevi ili slične zatvorene sustave.
