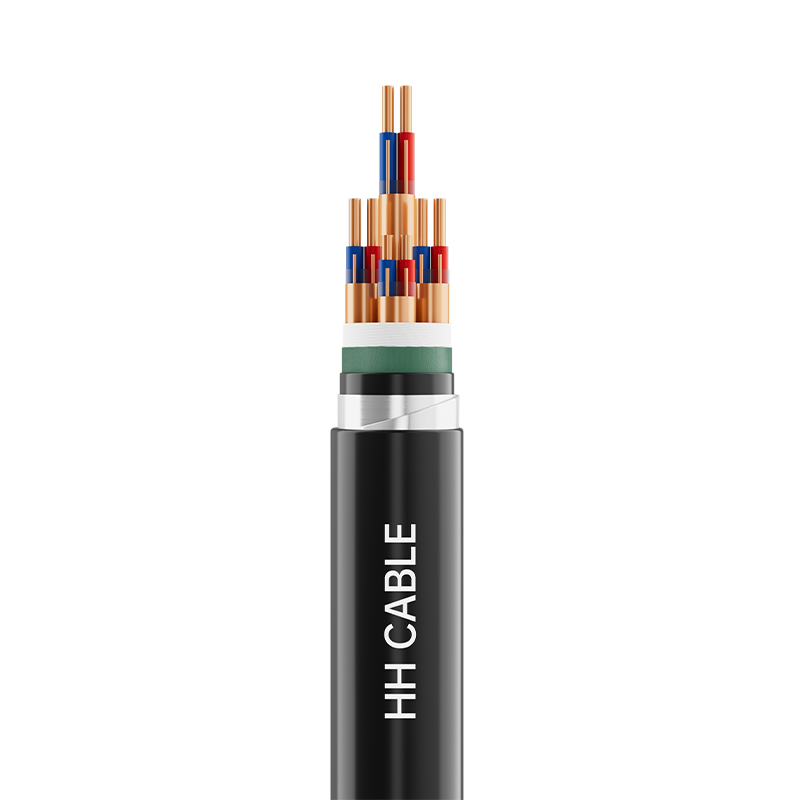

Kabeli za računala i instrumente od 300-500 V

Naziv proizvoda: Kabeli za računala i instrumente od 300-500 V

1-Provedbeni standardi

TICW 6-2009、BS5308

2-model proizvoda

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23 itd.

3- Razina napona

300/500V

4-Specifikacije proizvoda

rešetka

Model

Nazivni presjek vodiča mm2

Struktura komponenti kabliranja

Lane Group

Grupa od tri reda

Četverožična grupa

Polietilenska izolacija, izolacija od polivinil klorida, izolacija od umreženog polietilena, izolacija od poliolefina bez halogena s niskim dimanjem

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Izolacija od silikonske gume

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Fluoroplastična izolacija

0,5, 0,75, 1,0

1～19

1～10

—

1.5, 2.5

1～10

1～10

—

5- Opis strukture kabela

Struktura kabela

Opis materijala

Dirigent

Puni bakreni vodič klase 1 ili okrugli bakreni vodič klase 2 ili meki bakreni vodič klase 5

Vatrootporni sloj (ako postoji)

Mica traka

Izolacija

Polivinil klorid ili polietilen ili umreženi polietilen ili poliolefin bez dima bez halogena

Traka s upredenim parom, grupom ili zvijezdom (ako je dostupna)

Poliesterska traka ili netkana tkanina

Individualna zaštita (ako postoji)

Oplet od bakrene žice ili (bakrena traka ili bakrena plastična traka ili aluminijska plastična traka) omatanje ili omatanje aluminijskom plastičnom trakom i kompozitni štit od pletenice bakrene žice

Punjenje

Nehigroskopno polipropilensko mrežasto uže za punjenje

Traka za omatanje kabela

Netkana tkanina ili poliesterska traka

Ukupna zaštita (ako postoji)

Oplet od bakrene žice ili (bakrena traka ili bakrena plastična traka ili aluminijska plastična traka) omatanje ili omatanje aluminijskom plastičnom trakom i kompozitni štit od opletene bakrene žice

Unutarnji omotač ili izolacijska čahura (ako postoji)

Polivinil klorid (PVC), polietilen (PE) ili poliolefinska smjesa za plašt bez halogena s niskim dimanjem

Oklop (ako postoji)

Pocinčana čelična traka ili pocinčana čelična žica

Vanjski omotač

Polivinil klorid ili polietilen ili bezhalogeni poliolefin s niskim dimanjem

Identifikacija jezgre sa 6 žica

Komponente kabela prepoznaju se prema boji izolacije, a različite boje se koriste za razlikovanje niti unutar parova (grupa). Različiti spektri boja, trake boja ili brojevi mogu se koristiti za razlikovanje i identifikaciju grupa žica ili prema zahtjevima kupaca.

7-Boja plašta

Crna ili po želji kupca

8-Posebni zahtjevi za performanse

Otporan na plamen A/B/C razreda, otporan na vatru, s malo dima i bez halogena, otporan na termite, otporan na glodavce, otporan na UV zračenje, otporan na mineralna ulja, itd.

9- Karakteristike primjene kabela

9.1 Najveća dugotrajna nazivna temperatura dopuštena za vodič kabela tijekom normalnog rada:

PVC izolacija, polietilenska izolacija, poliolefinska izolacija s niskim dimanjem bez halogena: 70°C; izolacija od umreženog polietilena: 90°C.

9.2 Temperatura instalacije kabela ne smije biti niža od 0 ℃

9.3 Minimalni radijus savijanja za ugradnju kabela:

Za nearmirane kabele ili oklopljene fleksibilne kabele s bakrenom žicom: radijus savijanja ne smije biti manji od 6 puta vanjskog promjera kabela;

Kabeli s bakrenom trakom ili bakreno-plastičnom trakom ili aluminijsko-plastičnom trakom ili oklopom od čelične trake ili oklopom od čelične žice:

Polumjer savijanja ne smije biti manji od 12 vanjskih promjera kabela.

9.4 Ovaj se kabel naširoko koristi u instrumentaciji i sustavima upravljanja industrijskom automatizacijom (ICS), distribuiranim sustavima upravljanja (DCS) i programabilnim logičkim kontrolerima (PLC) s nazivnim naponom od 300/500 V. Kao poveznica između elektroničkih računala, instrumenata industrijske automatizacije, senzora i aktuatora, omogućuje automatsku kontrolu analognih i digitalnih signalnih sustava kao što su detekcija, kontrola, alarm i međusobno zaključavanje, te prenosi analogne i digitalne signale kao što su otkrivanje, upravljanje, međusobno zaključavanje i alarm za procesne varijable u proizvodnoj opremi. Ima izvrsnu otpornost na smetnje magnetskog polja, elektrostatičke smetnje i otporan je na oštećenja od insekata i ptica. Može se postaviti u zatvorenom prostoru, na otvorenom, izravno ukopano ili u kabelske kanale i rovove.
