Računalni i instrumentalni kabeli otporni na visoke i niske temperature od 300-500 V

Naziv proizvoda: Računalni i instrumentalni kabeli otporni na visoke i niske temperature od 300-500 V

1-Provedbeni standardi

TICW 6-2009

2-model proizvoda

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3 itd.

3- Razina napona

300/500V

4-Specifikacije proizvoda

rešetka

Model

Nazivni presjek vodiča mm2

Struktura komponenti kabliranja

Lane Group

Grupa od tri reda

Četverožična grupa

Izolacija od silikonske gume

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Fluoroplastična izolacija

0,5, 0,75, 1,0

1～19

1～10

—

1.5, 2.5

1～10

1～10

—

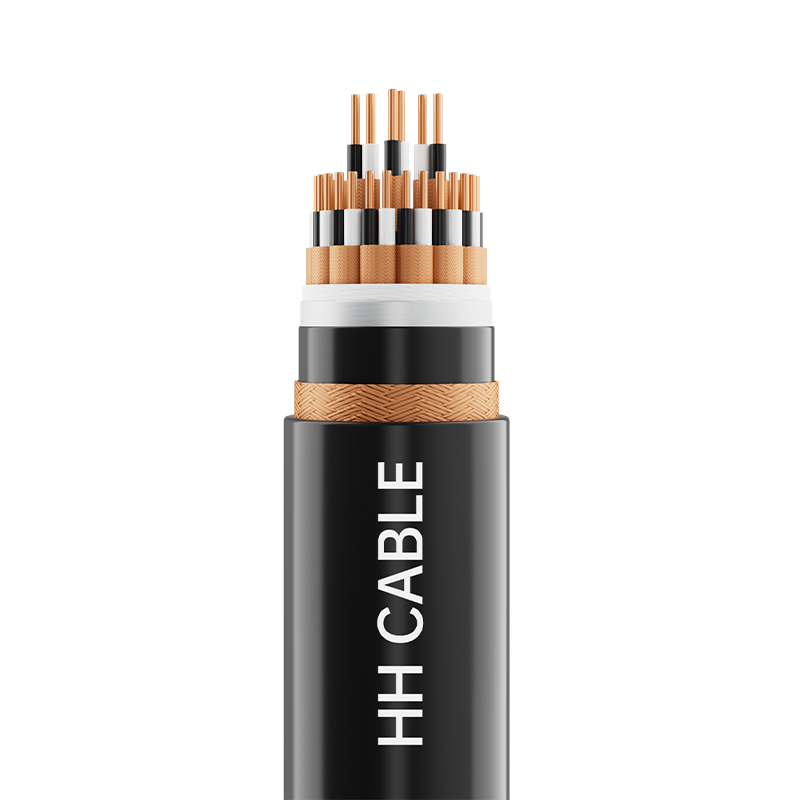

5- Opis strukture kabela

Struktura kabela

Opis materijala

Dirigent

Puni bakreni vodič klase 1 ili okrugli bakreni vodič klase 2 ili meki bakreni vodič klase 5

Vatrootporni sloj (ako postoji)

Mica traka

Izolacija

Silikonska guma ili fluoroplastični izolacijski materijal

Traka s upredenim parom, grupom ili zvijezdom (ako je dostupna)

Poliesterska traka ili netkana tkanina

Individualni štit (ako postoji)

Pletenica od bakrene žice ili (bakrena traka ili bakrena plastična traka ili aluminijska plastična traka) omatanje ili omatanje aluminijskom plastičnom trakom kompozitni oklop od bakrene žice.

Punjenje

Nehigroskopno polipropilensko mrežasto uže za punjenje

Traka za omatanje kabela

Netkana tkanina ili poliesterska traka

Ukupna zaštita (ako postoji)

Pletenica od bakrene žice ili (bakrena traka ili bakrena plastična traka ili aluminijska plastična traka) omatanje ili omatanje aluminijskom plastičnom trakom kompozitni oklop od bakrene žice.

Vanjski omotač

Materijal omotača od silikonske gume ili fluoroplastike

Identifikacija jezgre sa 6 žica

Komponente kabela prepoznaju se prema boji izolacije, a različite boje se koriste za razlikovanje niti unutar parova (grupa). Različiti spektri boja, trake boja ili brojevi mogu se koristiti za razlikovanje i identifikaciju grupa žica ili prema zahtjevima kupaca.

7-Boja plašta

Crna ili po želji kupca

8-Posebni zahtjevi za performanse

Otpornost na plamen A/B/C razreda, otpornost na visoke i niske temperature, itd.

9- Karakteristike primjene kabela

9.1 Najveća dugotrajna nazivna temperatura dopuštena za vodič kabela tijekom normalnog rada:

Izolacija od silikonske gume: 180℃; Fluoroplastic insulation: 200℃.

9.2 Temperatura instalacije kabela ne smije biti niža od -20 ℃

9.3 Minimalni radijus savijanja za ugradnju kabela:

Za nearmirane kabele ili oklopljene fleksibilne kabele s bakrenom žicom: radijus savijanja ne smije biti manji od 6 puta vanjskog promjera kabela;

Kabeli s bakrenom trakom, bakreno-plastičnom trakom ili aluminijsko-plastičnom zaštitom od trake:

Polumjer savijanja ne smije biti manji od 12 vanjskih promjera kabela.

9.4 Ovaj kabel se naširoko koristi u instrumentima i kontrolnim sustavima za industrijsku automatizaciju (ICS), distribuiranim kontrolnim sustavima (DCS) i programabilnim logičkim kontrolerima (PLC) koji rade u okruženjima visoke ili niske temperature s nazivnim naponom od 300/500 V. Kao poveznica između elektroničkih računala, instrumenata industrijske automatizacije, senzora i aktuatora, omogućuje automatsku kontrolu analognih i digitalnih signalnih sustava kao što su detekcija, kontrola, alarm i međusobno zaključavanje, te prenosi analogne i digitalne signale kao što su otkrivanje, upravljanje, međusobno blokiranje i alarmiranje procesnih varijabli u proizvodnoj opremi. Pokazuje izvrsnu otpornost na smetnje magnetskog polja, elektrostatičke smetnje i oštećenja od insekata i ptica. Može se postaviti u zatvorenom ili otvorenom prostoru, izravno ukopan ili u kabelske kanale i rovove.
